Тягодутьевые машины типа ВД и Д

Дымосос Д

		Общие сведения: Среднего и высокого давления. Одностороннего всасывания. Вперед загнутые лопатки. Количество лопаток – 32
		Назначение дымососов Д Центробежные дымососы одностороннего всасывания типа Д перемещения дымовых газов и невзрывоопасных пылегазовоздушных смесей с температурой от – 30° до +200°С и запыленностью до 2 г/м3.
		Применяются для выведения продуктов горения из топок котельных в выхлопную систему. Дымососами комплектуются агрегаты с золоулавливающими системами, газомазутные котлы и другие устройства. Основной областью применения данных агрегатов являются промышленные отрасли.

Технические характеристики

Дымососы Д	Электродвигатель			Параметры в рабочей зоне		Масса не более, кг
Дымососы Д	Типоразмер	Мощность, кВт	Частота вращения, мин-1	Производительность, м3/час	Полное давление, Па	Масса не более, кг
Д-2,5 исп 1	АИР90L2	3	3000	3000	1800	40
Д-2,7 исп 1	5А80МВ4	1,5	1500	500	300	45
Д-2,7 исп 1	5А80МА2	1,5	3000	1000	1200	42
Д-3,5 исп 1	5А100S4	3	1500	3700	630	65
Д-3,5 исп 1	АИР100L2	5,5	3000	2200	2100	77
Д-12 исп 1	5А225М8	30	750	26500	1510	1215
Д-12 исп 1	5АМ250М6	55	1000	35500	2430	1325
Д-12 исп 3	5А225М8	30	750	26500	1510	1555
Д-12 исп 3	5АМ250М6	55	1000	35500	2430	1665
Д-13,5 исп 3	5АМ280S8	55	750	45000	1770	1650*
Д-13,5 исп 3	5АМ315М6	132	1000	60000	3140	1650*
Д-15,5 исп 3	5АМ315М10	75	600	50000	1800	2280*
	АИР355S8	132	750	63000	2850
	АДН-315-6	315	1000	80000	5000
Д-18 исп 3	АИР355S8	132	750	103000	3100	3810*
Д-18 исп 3	АИР355М8	160	750	103000	3100	3810*
Д-20	ДА304-400У-8	250	750	122000	3850	4290*
* - Масса без электродвигателя.

Условия эксплуатации:

Дымососы типа Д рассчитаны на продолжительный режим работы в помещении и на открытом воздухе в условиях умеренного климата, при температуре окружающего воздуха не ниже -30 гр. С и не выше +40 гр. С (климатическое размещение У, категория размещения 1,2,3 и 4 ГОСТ 15150-69).

Их износостойкость и надежность по сравнению с вентиляторами типа ВД повышены с помощью утолщения стенок корпуса.

Максимальная температура перемещаемой среды +200 гр.C.

Конструкция:
Изготавливаются из углеродистой или нержавеющей сталей.

Дымососы Д выпускаются правого и левого вращения. При правом вращении колесо вращается по часовой стрелке, если смотреть на колесо со стороны электродвигателя, при левом вращении – против часовой стрелки.

Улитка вентилятора ВД изготавливается с углом разворота от 0°до 270° через каждые 15°, при этом ребра улитки, мешающие установке подрезаются.

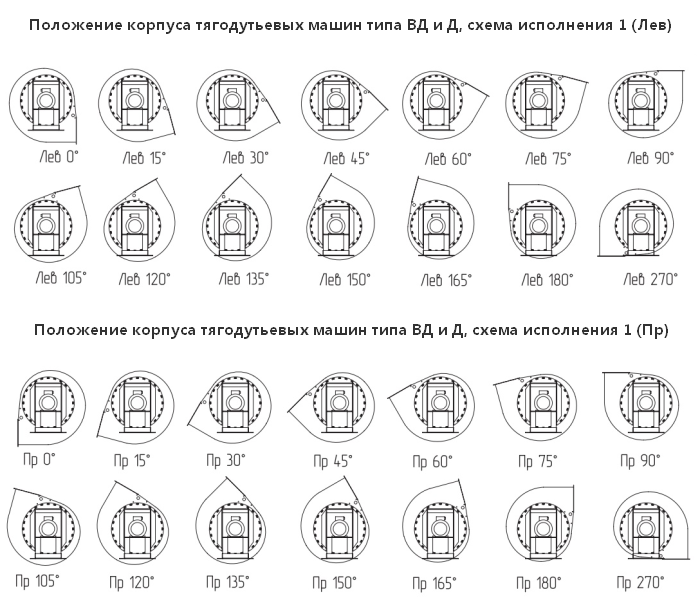

положение корпуса дымососов Д

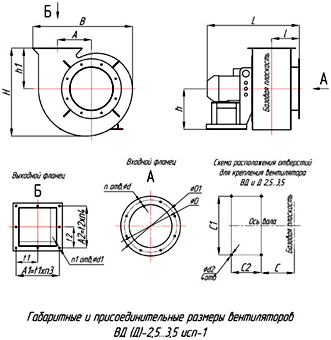

габариты дымососов Д

№ маш.	A, мм	A1, мм	A2, мм	C, мм	C1, мм	C2, мм	D, мм	D1, мм	L, мм	H, мм	B, мм	a1, мм	a2, мм
2,5	174	214	186	145	240	175	252	280	555	440	505	190	160
2,7	174	214	186	145	240	175	252	280	495	440	505	190	160
3,5	228	290	280	222	392	200	286	350	650	590	667	250	253


№ маш.	d, мм	d1, мм	d2, мм	h, мм	h1, мм	n, шт.	n1, шт.	n3, шт.	n4, шт.	t1, шт.	t2, шт.	l, мм
2,5	8	8	12	180	198	8	8	2	2	107	93	135
2,7	8	8	12	180	198	8	8	2	2	107	93	135
3,5	9	9	14	272	272	8	8	2	2	145	140	185

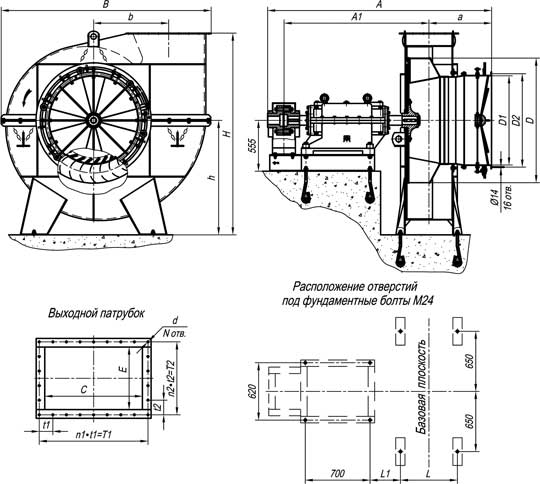

Габаритные и присоединительные размеры машин ВД и Д №13,5 и №15,5 (Пр 90°)

габариты и отверстия дымососов Д 13,5-15,5 otverstiya

Типоразмер машины	А	А1	a	B	b	D	D1	D2	d	C	E
15,5	2428	1538	710	2559	941,5	1550	1100	1175	18	907	578
Типоразмер машины	Н	h	L	L1	t1	t2	T1	T2	N	n1	n2
13,5	2203	1250	620	332	110	118	880	590	26	8	5
15,5	2597	1500	692	253	162	162	972	648	20	6	4

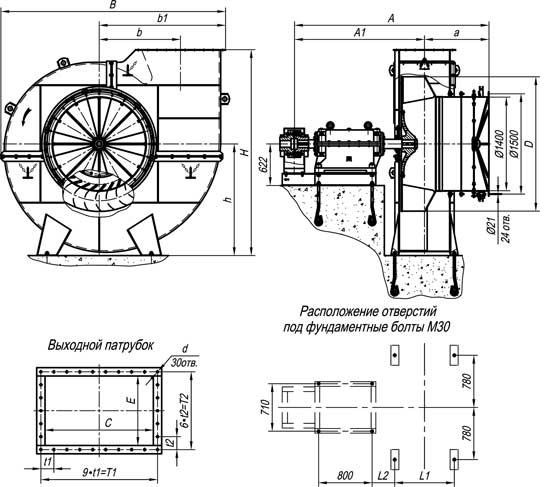

Габаритные и присоединительные размеры машин ВД и Д №18 и №20 (Пр 90°)

габариты и отверстия дымососов Д

Типоразмер машины	А	А1	а	В	b	b1	D	d	H
18	3109	1909	980	3100	1093,5	1768	1800	41777	2780
20	3128	1944	964	3418	1215	1948	2000	41780	3080
Типоразмер машины	h	E	C	L1	L2	t1	t2	T1	T2
18	1510	675	1053	817	340	130	130	780	1170
20	1670	750	1170	892	338	140	140	840	1260
