Вентиляторы радиальные крышные ВКР
(аналоги:
ВКРМ, ВКРЦ)
|
Общие
сведения
Назначение
|
Технические
характеристики
Марка вентилятора |
D раб. колеса |
Частота, об/мин. |
Электродвигатель |
Параметры в рабочей зоне |
Масса, кг |
||
Мощность, кВт |
Тип * |
Производит-ть, м³/сек |
Полное давление, Па |
||||
ВКР №3,15 |
1 |
920 |
0,18 |
63A6 |
0,44 |
100-0 |
31 |
1 |
920 |
0,25 |
63B6 |
0,44 |
100-0 |
31 |
|
1 |
920 |
0,37 |
71A6 |
0,44 |
100-0 |
33 |
|
1 |
1420 |
0,55 |
71A4 |
0,66 |
210-0 |
33 |
|
ВКР №3,55 |
0,95 |
890 |
0,18 |
63A6 |
0,25-0,52 |
100-0 |
43 |
1 |
890 |
0,18 |
63A6 |
0,29-0,61 |
110-0 |
43 |
|
1,05 |
890 |
0,18 |
63A6 |
0,34-0,7 |
120-0 |
43 |
|
1,1 |
890 |
0,18 |
63A6 |
0,39-0,8 |
130-0 |
43 |
|
0,95 |
1380 |
0,25 |
63A4 |
0,39-0,8 |
240-0 |
43 |
|
1 |
1380 |
0,25 |
63A4 |
0,46-0,94 |
265-0 |
43 |
|
1,05 |
1380 |
0,37 |
63B4 |
0,53-1,1 |
290-0 |
43 |
|
1,1 |
1390 |
0,55 |
71A4 |
0,61-1,3 |
325-0 |
52 |
|
ВКР №4 |
0,95 |
890 |
0,18 |
63A6 |
0,36-0,74 |
125-0 |
46 |
1 |
890 |
0,18 |
63A6 |
0,42-0,87 |
140-0 |
46 |
|
1,05 |
890 |
0,18 |
63A6 |
0,49-1,0 |
155-0 |
46 |
|
1,1 |
890 |
0,25 |
63B6 |
0,56-1,2 |
170-0 |
46 |
|
0,95 |
1370 |
0,37 |
63B4 |
0,56-1,14 |
300-0 |
46 |
|
1 |
1390 |
0,55 |
71A4 |
0,65-1,35 |
340-0 |
55 |
|
1,05 |
1390 |
0,75 |
71B4 |
0,76-1,57 |
375-0 |
55 |
|
1,1 |
1390 |
0,75 |
71B4 |
0,88-1,8 |
410-0 |
55 |
|
ВКР №4,5 |
0,95 |
890 |
0,18 |
63A6 |
0,52-1,1 |
160-0 |
52 |
1 |
890 |
0,25 |
63B6 |
0,6-1,25 |
175-0 |
52 |
|
1,05 |
910 |
0,37 |
71A6 |
0,71-1,47 |
205-0 |
60 |
|
1,1 |
910 |
0,37 |
71A6 |
0,82-1,7 |
225-0 |
60 |
|
0,95 |
1390 |
0,75 |
71B4 |
0,81-1,7 |
390-0 |
60 |
|
1 |
1400 |
1,1 |
80A4 |
0,95-1,95 |
435-0 |
65 |
|
1,05 |
1405 |
1,5 |
80B4 |
1,1-2,26 |
485-0 |
65 |
|
1,1 |
1405 |
1,5 |
80B4 |
1,26-2,6 |
530-0 |
65 |
|
ВКР №5 |
0,95 |
910 |
0,37 |
71A6 |
0,71-1,5 |
200-0 |
75 |
1 |
900 |
0,55 |
71B6 |
0,85-1,7 |
225-0 |
75 |
|
1,05 |
900 |
0,55 |
71B6 |
0,96-2,0 |
245-0 |
75 |
|
1,1 |
930 |
0,75 |
80A6 |
1,15-2,5 |
290-0 |
80 |
|
0,95 |
1400 |
1,1 |
80A4 |
1,1-2,4 |
485-0 |
80 |
|
1 |
1405 |
1,5 |
80B4 |
1,3-2,7 |
545-0 |
80 |
|
1,05 |
1420 |
2,2 |
90L4 |
1,5-3,2 |
610-0 |
90 |
|
1,1 |
1430 |
3 |
100S4 |
1,8-3,7 |
680-0 |
95 |
|
ВКР №5,6 |
0,95 |
900 |
0,55 |
71B6 |
1,0-2,2 |
250-0 |
80 |
1 |
930 |
0,75 |
80A6 |
1,2-2,5 |
300-0 |
85 |
|
1,05 |
930 |
1,1 |
80B6 |
1,4-2,9 |
330-0 |
85 |
|
1,1 |
940 |
1,5 |
90L6 |
1,6-3,4 |
370-0 |
95 |
|
0,95 |
1420 |
2,2 |
90L4 |
1,6-3,3 |
630-0 |
95 |
|
1 |
1430 |
3 |
100S4 |
1,9-3,8 |
705-0 |
100 |
|
1,05 |
1430 |
4 |
100L4 |
2,2-4,4 |
780-0 |
110 |
|
1,1 |
1430 |
5,5 |
112M4 |
2,5-5,2 |
855-0 |
120 |
|
ВКР №6,3 |
0,95 |
930 |
1,1 |
80B6 |
1,5-3,0 |
340-0 |
110 |
1 |
940 |
1,5 |
90L6 |
1,7-3,6 |
385-0 |
120 |
|
1,05 |
950 |
2,2 |
100L6 |
2,0-4,3 |
435-0 |
135 |
|
1,1 |
950 |
3 |
112MA6 |
2,3-4,8 |
475-0 |
145 |
|
0,95 |
1430 |
4 |
100L4 |
2,3-4,5 |
805-0 |
135 |
|
1 |
1430 |
5,5 |
112M4 |
2,7-5,5 |
890-0 |
145 |
|
1,05 |
1450 |
7,5 |
132S4 |
3,1-6,5 |
1015-0 |
165 |
|
1,1 |
1450 |
11 |
132M4 |
3,6-7,5 |
1110-0 |
185 |
|
ВКР №7,1 |
0,95 |
950 |
2,2 |
100L6 |
2,2-4,5 |
450-0 |
140 |
1 |
950 |
3 |
112MA6 |
2,5-5,2 |
500-0 |
160 |
|
1,05 |
950 |
4 |
112MB6 |
2,9-6,0 |
550-0 |
160 |
|
1,1 |
960 |
5,5 |
132S6 |
3,4-7,0 |
620-0 |
180 |
|
0,95 |
1450 |
7,5 |
132S4 |
3,3-6,8 |
1055-0 |
180 |
|
1 |
1450 |
11 |
132M4 |
3,8-8,0 |
1165-0 |
195 |
|
1,05 |
1450 |
15 |
160S4 |
4,5-9,2 |
1290-0 |
235 |
|
1,1 |
1450 |
15 |
160S4 |
5,1-10,5 |
1410-0 |
235 |
|
ВКР №8 |
0,95 |
950 |
4 |
112MB6 |
3,1-6,4 |
575-0 |
220 |
1 |
960 |
5,5 |
132S6 |
3,6-7,5 |
650-0 |
240 |
|
1,05 |
970 |
7,5 |
132M6 |
4,3-8,8 |
730-0 |
260 |
|
1,1 |
970 |
11 |
160S6 |
4,9-10,1 |
800-0 |
300 |
|
0,95 |
1450 |
15 |
160S4 |
4,7-9,7 |
1335-0 |
300 |
|
1 |
1450 |
18,5 |
160M4 |
5,5-11,3 |
1480-0 |
325 |
|
1,05 |
1460 |
22 |
180S4 |
6,4-13,2 |
1655-0 |
340 |
|
1,1 |
1460 |
30 |
180M4 |
7,4-15,1 |
1815-0 |
360 |
|
ВКР №9 |
0,95 |
710 |
3 |
112MB6 |
3,3-6,8 |
405-0 |
250 |
1 |
710 |
4 |
132S8 |
3,8-7,9 |
450-0 |
270 |
|
1,05 |
710 |
5,5 |
132M8 |
4,4-9,2 |
495-0 |
290 |
|
1,1 |
720 |
7,5 |
160S8 |
5,1-10,5 |
560-0 |
330 |
|
0,95 |
970 |
7,5 |
132M6 |
4,5-9,2 |
755-0 |
290 |
|
1 |
970 |
11 |
160S6 |
5,2-10,8 |
840-0 |
330 |
|
1,05 |
975 |
15 |
160M6 |
6,1-12,5 |
935-0 |
355 |
|
1,1 |
975 |
15 |
160M6 |
7,0-14,4 |
1025-0 |
355 |
|
ВКР №10 |
0,95 |
710 |
5,5 |
132M8 |
4,5-9,3 |
500-0 |
355 |
1 |
720 |
7,5 |
160S8 |
5,3-11 |
570-0 |
395 |
|
1,05 |
720 |
11 |
160M8 |
6,3-12,7 |
630-0 |
420 |
|
1,1 |
720 |
11 |
160M8 |
7,1-14,6 |
690-0 |
420 |
|
0,95 |
975 |
15 |
160M6 |
6,2-12,7 |
945-0 |
420 |
|
1 |
975 |
18,5 |
180M6 |
7,2-14,8 |
1050-0 |
455 |
|
1,05 |
975 |
22 |
200M6 |
8,4-17,2 |
1150-0 |
530 |
|
1,1 |
980 |
30 |
200L6 |
9,7-19,9 |
1280-0 |
570 |
|
ВКР №11,2 |
0,95 |
720 |
11 |
160M8 |
6,4-13,2 |
645-0 |
455 |
1 |
720 |
11 |
160M8 |
7,5-15,4 |
715-0 |
455 |
|
1,05 |
725 |
15 |
180M8 |
8,7-18,0 |
800-0 |
490 |
|
1,1 |
730 |
18,5 |
200M8 |
10,1-20,8 |
890-0 |
565 |
|
0,95 |
975 |
22 |
200M6 |
8,7-17,9 |
1185-0 |
565 |
|
1 |
980 |
30 |
200L6 |
10,2-21,0 |
1325-0 |
605 |
|
1,05 |
985 |
37 |
225M6 |
11,9-24,4 |
1475-0 |
650 |
|
ВКР №12,5 |
0,95 |
730 |
18,5 |
200M8 |
9,1-18,6 |
830-0 |
615 |
1 |
730 |
22 |
200L8 |
10,6-22,0 |
915-0 |
655 |
|
1,05 |
735 |
30 |
225M8 |
12,3-25,3 |
1025-0 |
700 |
|
ВКР №14 |
0,95 |
735 |
30 |
225M8 |
12,8-26,3 |
1050-0 |
800 |
1 |
735 |
37 |
250S8 |
15,0-31,0 |
1165-0 |
|
Внутри металлического корпуса
вентилятора располагается рабочее колесо с лопатками, отогнутыми в
противоположную вращению сторону. Рабочее колесо соединено с вертикально
расположенным приводом, который защищен от воздействия атмосферных осадков
металлическим кожухом.
Для крепления крышного вентилятора ВКР к
кровле здания на нижнем фланце предусмотрены отверстия под анкерный крепеж.
Расширенная комплектация крышного
вентилятора ВКР включает в себя клапан, поддон и стакан (для повышенной защиты
оборудования от воздействия атмосферных осадков).
Основные варианты изготовления
Индекс |
Назначение и материалы |
- |
Общепромышленное исполнение, материал - углеродистая сталь |
К1 |
Коррозионностойкое исполнение, материал – нержавеющая сталь |
К1Ж2 |
Коррозионностойкое теплостойкое исполнение, материал
– нержавеющая сталь |
В |
Взрывозащищенное исполнение из разнородных металлов, материал –
углеродистая сталь, латунь |
ВК1 |
Взрывозащищенное коррозионностойкое исполнение из
разнородных металлов, материал – нержавеющая сталь, латунь |
Условия эксплуатации:
Крышные
вентиляторы ВКР эксплуатируются в условиях У (умеренного) и Т
(тропического) климата, 2 и 3 категории
размещения при температуре окружающей среды -40…+40С (+45С для тропического исполнения). При условии защиты двигателя от воздействия
внешних факторов окружающей среды допускается использовать вентиляторы в
условиях У по 1 категории размещения.
Допустимое
содержание пыли и других твердых примесей в перемещаемых средах – не более 10
мг/м3. В рабочей среде не должны присутствовать липкие, абразивные и
волокнистые включения.

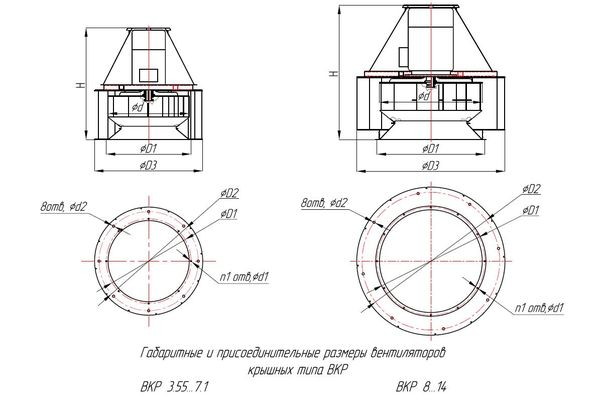

Габаритно-присоединительные размеры вентилятора ВКР
Типоразмер вентилятора |
d, мм |
D1, мм |
D2, мм |
D3, мм |
H, мм |
d1, мм |
d2, мм |
n1, мм |
|
3,15 |
315 |
345 |
450 |
530 |
500 |
8 |
12 |
8 |
|
3,55 |
315 |
345 |
450 |
530 |
500 |
8 |
12 |
8 |
|
4 |
400 |
430 |
595 |
650 |
601 |
10,5 |
14 |
8 |
|
4,5 |
450 |
490 |
595 |
720 |
710 |
10,5 |
14 |
8 |
|
5 |
500 |
490 |
595 |
720 |
710 |
10,5 |
14 |
8 |
|
5,6 |
560 |
660 |
772 |
870 |
770 |
10,5 |
14 |
8 |
|
6,3 |
630 |
660 |
772 |
842 |
870 |
10,5 |
14 |
8 |
|
7,1 |
710 |
660 |
772 |
870 |
890 |
10,5 |
14 |
8 |
|
8 |
800 |
838 |
1072 |
1154 |
1048 |
10,5 |
14 |
8 |
|
9 |
900 |
850 |
1072 |
1180 |
1172 |
10,5 |
14 |
8 |
|
10 |
1000 |
1038 |
1272 |
1400 |
1450 |
10,5 |
16 |
8 |
|
11,2 |
1120 |
1038 |
1272 |
1500 |
1608 |
10,5 |
16 |
8 |
|
12,5 |
1250 |
1310 |
1522 |
1650 |
1782 |
10,5 |
16 |
8 |
|
14 |
1400 |
1310 |
1522 |
1800 |
1900 |
10,5 |
16 |
8 |
Дополнительная комплектация
Обратный клапан |
Стакан |
Поддон |
