Вентиляторы радиальные среднего давления ВЦ 14-46
(аналоги:
ВР 280-46, ВР 300-45)
|
Общие
сведения ТУ 4861-001-85589750; Среднего давления, одностороннего всасывания; Корпус – спиральный поворотный Количество лопаток рабочего колеса – 12, загнутые вперед; Направление вращения – правое, левое. Изготавливаются по 1-й конструктивной схеме (прямое
соединение рабочего колеса с двигателем) и по 5-й схеме (через ременный
привод) исполнения. Назначение Системы вентиляции
производственных, общественных и жилых зданий В составе технологических
установок различного назначения |
Цена с НДС, руб
(от 02.11.2015) |
|||||||||||||||
Двигатель |
Общепромышленное |
Взрывозащита |
Дымоудаления |
||||||||||||
P, кВт |
N, об/ мин |
углерод. сталь |
коррозионностойкое |
разнородное |
AL |
коррозионностойкое |
400* 2 часа |
600* 1,5
часа |
|||||||
ВЦ 14-46 №
2 |
|
|
|
|
|
|
|
||||||||
0,12 |
1500 |
6 610 |
13 716 |
|
|
|
|
|
|||||||
0,18 |
1500 |
6 343 |
13 490 |
|
|
|
|
|
|||||||
0,25 |
1500 |
7 141 |
14 165 |
10 302 |
15 548 |
18 763 |
|
|
|||||||
0,37 |
1500 |
6 843 |
13 913 |
10 302 |
15 548 |
18 763 |
|
|
|||||||
0,75 |
1500 |
8 421 |
15 248 |
10 645 |
15 891 |
19 106 |
|
|
|||||||
1,1 |
3000 |
8 421 |
15 248 |
10 645 |
15 891 |
19 106 |
|
|
|||||||
1,5 |
3000 |
9 561 |
16 213 |
11 837 |
17 083 |
20 298 |
|
|
|||||||
2,2 |
3000 |
10 048 |
16 625 |
11 837 |
17 083 |
20 298 |
|
|
|||||||
ВЦ 14-46 №
2,5 |
|
|
|
|
|
|
|
||||||||
0,37 |
1500 |
7 592 |
16 578 |
12 332 |
17 748 |
21 978 |
|
|
|||||||
0,55 |
1500 |
8 83 |
17 502 |
12 675 |
18 091 |
22 322 |
|
|
|||||||
0,75 |
1500 |
9 170 |
17 914 |
12 675 |
18 091 |
22 322 |
|
|
|||||||
1,1 |
1500 |
10 148 |
18 742 |
13 948 |
19 363 |
23 594 |
|
|
|||||||
1,5 |
1500 |
10 797 |
19 291 |
13 868 |
19 283 |
23 514 |
|
|
|||||||
2,2 |
3000 |
10 797 |
19 291 |
13 868 |
19 283 |
23 514 |
|
|
|||||||
3,0 |
3000 |
13 077 |
21 220 |
16 612 |
22 028 |
26 258 |
|
|
|||||||
4,0 |
3000 |
16 172 |
23 838 |
19 742 |
25 157 |
29 388 |
|
|
|||||||
5,5 |
3000 |
16 986 |
24 528 |
19 742 |
25 157 |
29 388 |
|
|
|||||||
ВЦ 14-46 №
3,15 |
|
|
|
|
|
|
|
||||||||
0,55 |
1000 |
10 511 |
25 338 |
13 775 |
20 037 |
29 091 |
|
|
|||||||
0,75 |
1000 |
11 649 |
26 301 |
14 968 |
21 229 |
30 283 |
|
|
|||||||
1,5 |
1500 |
11 974 |
26 576 |
14 968 |
21 229 |
30 283 |
|
|
|||||||
2,2 |
1500 |
15 558 |
29 608 |
17 712 |
23 974 |
33 028 |
|
|
|||||||
3,0 |
1500 |
17 185 |
30 985 |
20 842 |
27 103 |
36 157 |
|
|
|||||||
ВЦ 14-46 №
4 |
|
|
|
|
|
|
|
||||||||
1,5 |
1000 |
16 405 |
33 500 |
19 320 |
30 235 |
42 420 |
|
|
|||||||
2,2 |
1000 |
18 194 |
35 014 |
22 449 |
33 365 |
45 549 |
|
|
|||||||
4,0 |
1500 |
20 312 |
36 806 |
22 449 |
33 365 |
45 549 |
|
|
|||||||
5,5 |
1500 |
23 407 |
39 425 |
25 263 |
36 178 |
48 363 |
|
|
|||||||
7,5 |
1500 |
28 452 |
43 694 |
54 292 |
65 208 |
77 392 |
|
|
|||||||
ВЦ 14-46 №
5 |
|
|
|
|
|
|
|
||||||||
4,0 |
1000 |
29 510 |
51 783 |
31 842 |
45 211 |
70 595 |
42 298 |
43 348 |
|||||||
5,5 |
1000 |
35 370 |
56 742 |
60 651 |
74 020 |
99 405 |
48 158 |
49 208 |
|||||||
7,5 |
1000 |
38 954 |
59 774 |
64 583 |
77952 |
103 337 |
51 742 |
52 792 |
|||||||
11,0 |
1500 |
39 441 |
60 186 |
64 582 |
77 951 |
103 335 |
52 229 |
53 279 |
|||||||
15,0 |
1500 |
51492 |
70383 |
67692 |
81062 |
106446 |
64280 |
65330 |
|||||||
18,5 |
1500 |
56 052 |
74 242 |
73 923 |
87 292 |
|
68 840 |
69 890 |
|||||||
22,0 |
1500 |
67 123 |
83 609 |
|
|
|
79 911 |
80 961 |
|||||||
30,0 |
1500 |
71 845 |
87 605 |
|
|
|
84 633 |
85 683 |
|||||||
ВЦ 14-46 №
6,3 |
|
|
|
|
|
|
|
||||||||
5,5 |
750 |
42 801 |
79 933 |
договор |
договор |
договор |
55 616 |
57 716 |
|||||||
7,5 |
750 |
54 036 |
89 439 |
договор |
договор |
договор |
66 851 |
68 951 |
|||||||
11,0 |
750 |
62 501 |
96 602 |
79 740 |
105 971 |
136 432 |
75 316 |
77 416 |
|||||||
11,0 |
1000 |
56 154 |
91 232 |
72 052 |
98 283 |
128 745 |
68 969 |
71 069 |
|||||||
15,0 |
1000 |
62 014 |
96 190 |
79 740 |
105 971 |
договор |
74 829 |
76 929 |
|||||||
18,5 |
1000 |
70 320 |
103 218 |
договор |
договор |
договор |
83 135 |
85 235 |
|||||||
22,0 |
1000 |
84 160 |
114 928 |
договор |
договор |
договор |
96 975 |
99 075 |
|||||||
ВЦ 14-46 №
8 схема 1 |
|
|
|
|
|
|
|
||||||||
15,0 |
750 |
86 156 |
141 748 |
договор |
договор |
договор |
97 380 |
99 480 |
|||||||
18,5 |
750 |
103 740 |
156 626 |
договор |
договор |
договор |
114 964 |
117 064 |
|||||||
22,0 |
750 |
110 092 |
162 002 |
договор |
договор |
договор |
121 316 |
123 416 |
|||||||
30,0 |
750 |
129 305 |
178 258 |
договор |
договор |
договор |
140 529 |
142 629 |
|||||||
37,0 |
1000 |
129956 |
178809 |
договор |
договор |
договор |
141180 |
143280 |
|||||||
45,0 |
1000 |
договор |
договор |
договор |
договор |
договор |
договор |
договор |
|||||||
ВЦ 14-46 №
8 схема 5 |
|
Обороты на
РК |
|
|
|
||||||||||
15,0 |
750 |
148 229 |
235 214 |
n=750об.мин |
|
|
|
|
|||||||
18,5 |
750 |
163 108 |
250 092 |
n=750об.мин |
|
|
|
|
|||||||
22,0 |
750 |
168 483 |
255 468 |
n=750об.мин |
|
|
|
|
|||||||
30,0 |
750 |
184 740 |
271 725 |
n=750об.мин |
|
|
|
|
|||||||
37,0 |
1000 |
185 291 |
272 275 |
n=1000об.мин |
|
|
|
|
|||||||
45,0 |
1000 |
договор |
договор |
n=1000об.мин |
|
|
|
|
|||||||
ВЦ 14-46 №
10 схема 5 (ВЦ 9-55) |
|
|
|
|
|
|
|||||||||
15,0 |
750 |
193 498 |
договор |
|
|
|
|
|
|||||||
18,5 |
750 |
208 377 |
договор |
|
|
|
|
|
|||||||
22,0 |
750 |
213 752 |
договор |
|
|
|
|
|
|||||||
30,0 |
750 |
230 009 |
договор |
|
|
|
|
|
|||||||
ВЦ 14-46 №
12,5 схема 5 (ВЦ 9-55) |
|
|
|
|
|
|
|||||||||
30,0 |
750 |
312 400 |
договор |
|
|
|
|
|
|||||||
37,0 |
750 |
договор |
договор |
|
|
|
|
|
|||||||
55,0 |
750 |
договор |
договор |
|
|
|
|
|
Жаростойкие вентиляторы (Ж2 200гр.С) +15% к базовой стоимости
Технические характеристики
Марка вентилятора |
Исполнение |
Электродвигатель |
Параметры в рабочей зоне |
Масса, кг |
Виброизоляторы |
||||
Частота вращения, об/мин. |
Мощность, кВт |
Тип * |
Производ-сть, міх1000/час |
Полное давление, Па |
Марка |
кол-во в комплекте |
|||
ВЦ 14-46 №2 |
1 |
1450 |
0,18 |
АИР56В4 |
0,57-0,80 |
270-310 |
20 |
ДО-38 |
4 |
1450 |
0,25 |
АИР63А4 |
0,57-1,07 |
270-330 |
22 |
||||
1450 |
0,37 |
АИР63В4 |
0,57-1,30 |
270-305 |
22 |
||||
2900 |
1,1 |
АИР71В2 |
1,11-1,57 |
1080-1210 |
25 |
||||
2900 |
1,5 |
АИР80А2 |
1,11-2,00 |
1080-1310 |
25 |
||||
2900 |
2,2 |
АИР80В2 |
1,11-2,55 |
1080-1220 |
31 |
||||
ВЦ 14-46 №2,5 |
1 |
1450 |
0,37 |
АИР63B4 |
0,89-1,20 |
410-470 |
30 |
ДО-38 |
4 |
1450 |
0,55 |
АИР71А4 |
0,89-1,90 |
410-520 |
32 |
||||
1450 |
0,75 |
АИР71В4 |
0,89-2,40 |
410-510 |
27 |
||||
1450 |
1,1 |
АИР80А4 |
0,89-2,55 |
410-495 |
32 |
||||
2900 |
2,2 |
АИР80В2 |
1,80-2,45 |
1600-1830 |
38 |
||||
2900 |
3 |
АИР90L2 |
1,80-3,20 |
1600-2040 |
42 |
||||
2900 |
4 |
АИР100S2 |
1,80-3,90 |
1600-2100 |
49 |
||||
2900 |
5,5 |
АИР100L2 |
1,80-4,90 |
1600-2000 |
53 |
||||
2900 |
7,5 |
АИРМ112М2 |
1,80-5,10 |
1600-2000 |
74 |
ДО-39 |
4 |
||
ВЦ 14-46 №3,15 |
1 |
960 |
0,37 |
АИР71А6 |
1,18-1,60 |
320-370 |
43 |
ДО-38 |
4 |
960 |
0,55 |
АИР71В6 |
1,18-2,61 |
320-405 |
43 |
||||
960 |
0,75 |
АИР80А6 |
1,18-3,35 |
320-390 |
46 |
||||
960 |
1,1 |
АИР80В6 |
1,18-3,55 |
320-380 |
46 |
||||
1450 |
1,1 |
АИР80А4 |
1,79-2,60 |
710-860 |
46 |
||||
1450 |
1,5 |
АИР80В4 |
1,79-3,40 |
710-910 |
47 |
||||
1450 |
2,2 |
АИР90L4 |
1,79-4,80 |
710-900 |
51 |
||||
1450 |
3 |
АИР100S4 |
1,79-5,4 |
710-890 |
71 |
ДО-39 |
4 |
||
ВЦ 14-46 №4 |
1 |
960 |
1,1 |
АИР80В6 |
2,55-3,55 |
540-625 |
57 |
ДО-38 |
4 |
960 |
1,5 |
АИР90L6 |
2,55-4,75 |
540-680 |
59 |
||||
960 |
2,2 |
АИР100L6 |
2,55-6,60 |
540-690 |
78 |
||||
960 |
3 |
АИРM112MA6 |
2,55-7,55 |
540-660 |
96 |
||||
1450 |
4 |
АИР100L4 |
3,81-5,45 |
1230-1480 |
78 |
||||
1450 |
5,5 |
АИР112M4 |
3,81-6,85 |
1230-1580 |
102 |
||||
1450 |
7,5 |
АИР132S4 |
3,81-10,3 |
1230-1565 |
126 |
ДО-39 |
4 |
||
1450 |
11 |
АИР132M4 |
3,81-11,4 |
1230-1550 |
135 |
||||
ВЦ 14-46 №5 |
1 |
960 |
4 |
AИР112MB6 |
5,0-8,40 |
860-1070 |
139 |
ДО-40 |
5 |
960 |
5,5 |
AИР132S6 |
5,0-11,15 |
860-1150 |
160 |
||||
960 |
7,5 |
AИР132M6 |
5,0-14,15 |
860-1120 |
176 |
||||
960 |
11 |
AИР160S6 |
5,0-16,0 |
860-1095 |
176 |
||||
1450 |
11 |
AИР132М4 |
7,50-10,8 |
1980-2380 |
176 |
||||
1450 |
15 |
AИР160S4 |
7,50-14,5 |
1980-2500 |
218 |
ДО-41 |
5 |
||
1450 |
18,5 |
AИР160M4 |
7,50-17,0 |
1980-2540 |
243 |
||||
1450 |
22 |
A180S4 |
7,50-19,0 |
1980-2580 |
268 |
||||
1450 |
30 |
A180M4 |
7,50-24,5 |
1980-2500 |
278 |
||||
ВЦ 14-46 №6,3 |
1 |
725 |
5,5 |
АИР132М8 |
7,50-12,6 |
790-980 |
214 |
ДО-41 |
5 |
725 |
7,5 |
АИР160S8 |
7,50-17,3 |
790-1040 |
256 |
||||
725 |
11 |
АИР160М8 |
7,50-23,0 |
790-1020 |
281 |
||||
725 |
15 |
А180М8 |
7,50-24,6 |
790-990 |
274 |
||||
960 |
11 |
АИР160S6 |
10,1-15,6 |
1390-1640 |
268 |
||||
960 |
15 |
АИР160М6 |
10,1-20,5 |
1390-1790 |
293 |
ДО-42 |
5 |
||
960 |
18,5 |
А180М6 |
10,1-24,4 |
1390-1820 |
328 |
||||
960 |
22 |
А200М6 |
10,1-28,0 |
1390-1810 |
403 |
||||
960 |
30 |
А200L6 |
10,1-33,1 |
1390-1780 |
410 |
||||
ВЦ 14-46 №8 |
1 |
725 |
15 |
А180М8 |
15,3-24,1 |
1250-1530 |
398 |
ДО-42 |
5 |
725 |
18,5 |
А200М8 |
15,3-27,5 |
1250-1580 |
473 |
||||
725 |
22 |
А200L8 |
15,3-32,0 |
1250-1640 |
513 |
ДО-43 |
6 |
||
725 |
30 |
A225M8 |
15,3-41,0 |
1250-1630 |
558 |
||||
725 |
37 |
A250S8 |
15,3-48,1 |
1250-1600 |
567 |
||||
960 |
37 |
A225M6 |
20,5-33,8 |
2200-2750 |
589 |
||||
960 |
45 |
A250S6 |
20,5-40,0 |
2200-2850 |
724 |
||||
960 |
55 |
A250M6 |
20,5-47,1 |
2200-2900 |
780 |
||||
960 |
75 |
A280S6 |
20,5-59,1 |
2200-2850 |
950 |
||||
960 |
90 |
A280M6 |
20,5-65,4 |
2200-2800 |
990 |
||||
ВЦ 14-46 №6,3 |
5 |
400 |
2,2 |
подбор |
4,20-13,1 |
240-300 |
230 без эд |
ДО-43 |
6 |
470 |
4 |
подбор |
4,80-15,8 |
330-415 |
|||||
540 |
5,5 |
подбор |
5,51-18,0 |
435-550 |
|||||
620 |
7,5 |
подбор |
6,42-20,5 |
580-710 |
|||||
700 |
11 |
подбор |
7,21-23,5 |
720-910 |
|||||
800 |
15 |
подбор |
8,23-26,5 |
950-1200 |
|||||
900 |
22 |
подбор |
9,31-30,0 |
1200-1510 |
|||||
1000 |
30 |
подбор |
10,5-33,1 |
1480-1880 |
|||||
1100 |
37 |
подбор |
11,6-36,4 |
1800-2400 |
|||||
ВЦ 14-46 №8 |
5 |
300 |
3 |
подбор |
6,25-20,1 |
220-275 |
380 без эд |
ДО-43 |
6 |
350 |
5,5 |
подбор |
7,41-24,1 |
295-375 |
|||||
400 |
7,5 |
подбор |
8,51-27,2 |
380-490 |
|||||
450 |
11 |
подбор |
9,54-30,3 |
480-610 |
|||||
500 |
15 |
подбор |
10,7-34,5 |
600-760 |
|||||
560 |
18,5 |
подбор |
11,9-98,1 |
750-960 |
|||||
620 |
22 |
подбор |
13,3-42,5 |
910-1190 |
|||||
680 |
30 |
подбор |
14,3-46,1 |
1110-1400 |
|||||
750 |
45 |
подбор |
16,0-51,2 |
1380-1710 |
|||||
820 |
55 |
подбор |
17,5-55,5 |
1600-2010 |
|||||
880 |
75 |
подбор |
18,2-60,0 |
1820-2480 |
|||||
ВЦ 14-46 №10 |
5 |
250 |
5,5 |
подбор |
10,4-34,1 |
240-300 |
600 без эд |
ДО-43 |
8 |
280 |
7,5 |
подбор |
11,7-37,1 |
295-365 |
|||||
320 |
11 |
подбор |
13,5-42,1 |
380-500 |
|||||
360 |
15 |
подбор |
14,8-48,1 |
490-630 |
|||||
410 |
22 |
подбор |
16,8-55,1 |
620-810 |
|||||
460 |
30 |
подбор |
19,1-60,2 |
790-1040 |
|||||
520 |
45 |
подбор |
22,1-69,1 |
1000-1280 |
|||||
570 |
55 |
подбор |
23,5-75,1 |
1200-1600 |
|||||
630 |
75 |
подбор |
26,1-84,3 |
1450-1950 |
|||||
700 |
110 |
подбор |
28,4-94,5 |
1810-2420 |
|||||
ВЦ 14-46 №12,5 |
5 |
220 |
11 |
подбор |
18,1-58,1 |
280-355 |
750 без эд |
ДО-43 |
10 |
240 |
15 |
подбор |
19,2-62,1 |
340-440 |
|||||
270 |
18,5 |
подбор |
21,6-70,1 |
425-535 |
|||||
300 |
30 |
подбор |
24,5-78,1 |
525-690 |
|||||
330 |
37 |
подбор |
26,7-85,2 |
640-800 |
|||||
360 |
45 |
подбор |
28,9-93,5 |
760-940 |
|||||
400 |
55 |
подбор |
32,5-100,1 |
930-1230 |
|||||
440 |
75 |
подбор |
36,1-111,5 |
1150-1500 |
|||||
490 |
110 |
подбор |
40,0-127,5 |
1400-1870 |
Основные
варианты изготовления
Индекс |
Назначение и материалы |
- |
Общепромышленное исполнение, материал - углеродистая сталь |
Ж2 |
Общепромышленное теплостойкое исполнение (допустимая температура
перемещаемой среды – до плюс 200°С), материал – углеродистая сталь |
К1 |
Коррозионностойкое исполнение, материал – нержавеющая сталь |
К1Ж2 |
Коррозионностойкое теплостойкое исполнение, материал
– нержавеющая сталь |
В |
Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь,
латунь |
ВЖ2 |
Взрывозащищенное теплостойкое исполнение из разнородных металлов,
материал – углеродистая сталь, латунь |
ВК1 |
Взрывозащищенное коррозионностойкое исполнение из разнородных металлов,
материал – нержавеющая сталь, латунь |
ВК3 |
Взрывозащищенное исполнение, материал – алюминиевые сплавы |
Условия
эксплуатации:
Вентиляторы среднего
давления Ц 14-46 используются для перемещения воздуха с концентрацией
мелкодисперсной пыли и взвешенных частиц до 100 мг/м.куб. Допустимая
температура воздуха - до +80С. Для оборудования в теплостойком исполнении
верхний температурный порог равен +120С. В рабочей среде не должны
присутствовать липкие и волокнистые включения. Максимальная эффективность
достигается при работе в регионах У (умеренного) и Т (тропического) климата при температуре окружающей среды
-40…+40С по 2 и 3 кат. размещения. При условии защиты двигателя от воздействия
внешних факторов окружающей среды допускается использовать вентиляторы в условиях
У по 1 кат. размещения.
Габаритно-присоединительные

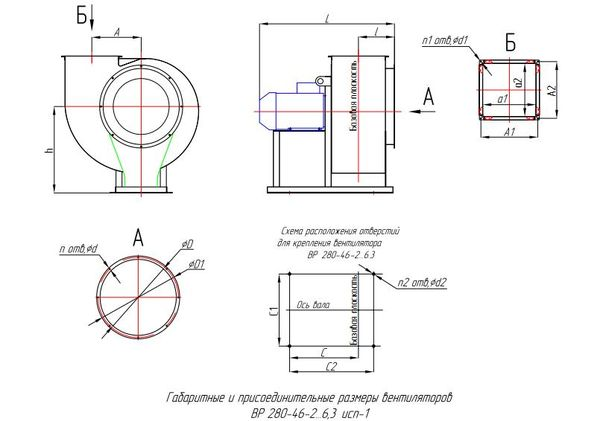

размеры вентилятора ВЦ 14-46 (ВР 280-46) № 2…6,3 исп.1
Габаритно-присоединительные

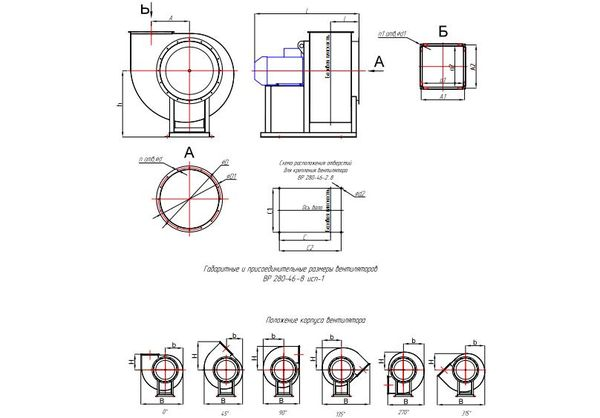

размеры вентилятора ВЦ 14-46 (ВР 280-46) № 8 исп.1
Габаритные и
присоединительные размеры вентиляторов ВЦ 14-46 (ВР 280-46) исп-1
Типоразмер |
A, мм |
A1, мм |
A2, мм |
C, мм |
C1, мм |
C2, мм |
D, мм |
D1, мм |
L, мм |
a1, мм |
вентилятора |
||||||||||
№ 2 |
130 |
171,5 |
171,5 |
268 |
220 |
210 |
212 |
245 |
526 |
140 |
№ 2,5 |
162 |
206,5 |
206,5 |
265 |
220 |
300 |
257 |
292 |
588 |
175 |
№ 3,15 |
205 |
252,5 |
252,5 |
316 |
220 |
400 |
318 |
353 |
634 |
221 |
№ 4 |
260 |
311,5 |
311,5 |
386 |
290 |
500 |
405 |
440 |
828 |
280 |
№5 |
324 |
381,5 |
381,5 |
505 |
410 |
600 |
502 |
537 |
1028 |
350 |
№ 6,3 |
410 |
472,5 |
472,5 |
498 |
460 |
650 |
633 |
668 |
1219 |
441 |
№ 8 |
520 |
591,5 |
591,5 |
838 |
606 |
1050 |
803 |
850 |
1527 |
560 |
Типоразмер вентилятора |
a2, мм |
d, мм |
d1, мм |
d2, мм |
h, мм |
n, шт. |
n1, шт. |
n2, шт. |
l, мм |
|
№ 2 |
140 |
6 |
10 |
12 |
250 |
6 |
4 |
4 |
147 |
|
№ 2,5 |
175 |
6 |
10 |
12 |
320 |
8 |
4 |
4 |
164,5 |
|
№ 3,15 |
221 |
6 |
10 |
12 |
410 |
8 |
4 |
4 |
187,5 |
|
№ 4 |
280 |
6 |
10 |
12 |
520 |
8 |
4 |
4 |
217 |
|
№5 |
350 |
8 |
10 |
14 |
650 |
8 |
4 |
4 |
252 |
|
№ 6,3 |
441 |
8 |
10 |
14 |
720 |
8 |
4 |
4 |
297,5 |
|
№ 8 |
560 |
10 |
10 |
14 |
905 |
16 |
4 |
4 |
389 |
Размеры, зависящие от положения корпуса вентиляторов ВЦ 14-46 (ВР 280-46) исп-1
Типоразмер |
Пр 0є |
Пр 45є |
Пр 90є |
||||||
вентилятора |
В, мм |
b, мм |
H, мм |
В, мм |
b, мм |
H, мм |
В, мм |
b, мм |
H, мм |
№ 2 |
355 |
153 |
166 |
330 |
140 |
273 |
344 |
178 |
220 |
№ 2,5 |
460 |
190 |
198 |
411 |
175 |
330 |
419 |
221 |
270 |
№ 3,15 |
576 |
240 |
238 |
519 |
221 |
405 |
517 |
279 |
336 |
№ 4 |
734 |
304 |
291 |
657 |
279 |
509 |
644 |
353 |
430 |
№5 |
908 |
379 |
340 |
819 |
348 |
614 |
780 |
440 |
529 |
№ 6,3 |
1138 |
478 |
420 |
1034 |
439 |
763 |
976 |
556 |
661 |
№ 8 |
1436 |
606 |
533 |
1311 |
557 |
963 |
1238 |
705 |
830 |
Типоразмер |
Пр 135є |
Пр 270є |
Пр 315є |
||||||
вентилятора |
В, мм |
b, мм |
H, мм |
В, мм |
b, мм |
H, мм |
В, мм |
b, мм |
H, мм |
№ 2 |
438 |
165 |
190 |
344 |
178 |
153 |
438 |
165 |
140 |
№ 2,5 |
536 |
206 |
237 |
419 |
221 |
190 |
536 |
206 |
175 |
№ 3,15 |
665 |
260 |
299 |
517 |
279 |
240 |
665 |
260 |
221 |
№ 4 |
838 |
329 |
378 |
644 |
353 |
304 |
838 |
329 |
279 |
№5 |
1023 |
410 |
471 |
780 |
440 |
379 |
1023 |
410 |
348 |
№ 6,3 |
1280 |
517 |
595 |
976 |
556 |
478 |
1280 |
517 |
439 |
№ 8 |
1618 |
655 |
754 |
1238 |
705 |
606 |
1618 |
655 |
557 |
Габаритно-присоединительные
размеры вентилятора ВЦ 14-46 (ВР 280-46) № 8...12,5 исп.5
Габаритные и присоединительные размеры вентиляторов ВЦ
14-46 (ВР 280-46) исп-5
Типоразмер вентилятора |
A, мм |
A1, мм |
A2, мм |
C, мм |
C1, мм |
C2, мм |
C3, мм |
C4, мм |
C5, мм |
D, мм |
D1, мм |
T1, мм |
T2, мм |
L, мм |
|
№ 8 |
520 |
591,5 |
591,5 |
755 |
1082 |
322 |
239 |
591 |
--- |
803 |
850 |
--- |
--- |
1257,5 |
|
№ 10 |
653 |
600 |
600 |
780 |
1152 |
370 |
360 |
710 |
--- |
1000 |
1050 |
754 |
754 |
1350 |
|
№ 12,5 |
813 |
907 |
907 |
1025 |
1527 |
478 |
588 |
505 |
829 |
1250 |
1310 |
--- |
--- |
1690 |
Типоразмер вентилятора |
L1, мм |
a1, мм |
a2, мм |
d, мм |
d1, мм |
d2, мм |
h, мм |
t1, шт. |
t2, шт. |
n, шт. |
n1, шт. |
n2, шт. |
n3, шт. |
n4, шт. |
l, мм |
|
№ 8 |
1026 |
560 |
560 |
10 |
10 |
14 |
907 |
--- |
--- |
16 |
4 |
8 |
--- |
--- |
389 |
|
№ 10 |
1376 |
698 |
696 |
11 |
12 |
14 |
1120 |
150 |
150 |
12 |
20 |
8 |
4 |
4 |
450 |
|
№ 12,5 |
1678 |
875 |
875 |
12 |
10 |
16 |
1375 |
--- |
--- |
16 |
4 |
10 |
--- |
--- |
545,5 |

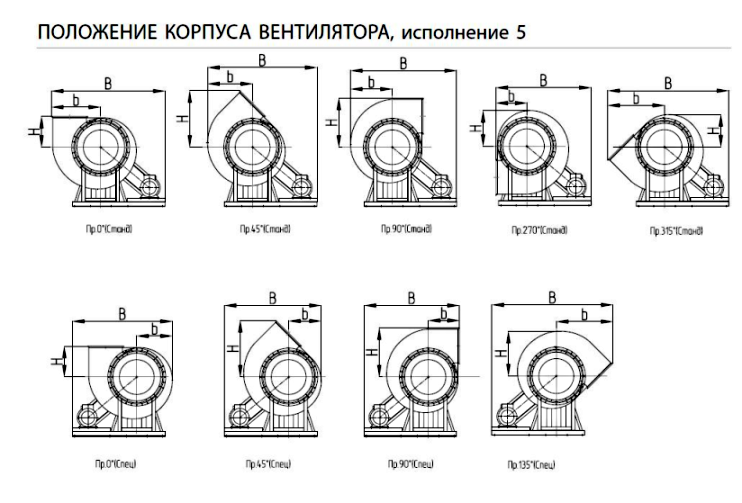

Размеры, зависящие от положения
корпуса вентиляторов ВЦ 14-46 (ВР 280-46) исп-5
Типоразмер вентилятора |
Пр 0є |
Пр 45є |
Пр 90є |
||||||
В, мм |
b, мм |
H, мм |
В, мм |
b, мм |
H, мм |
В, мм |
b, мм |
H, мм |
|
№ 8 |
1856 |
830 |
533 |
1780 |
754 |
963 |
1730,5 |
704,5 |
830 |
№ 10 |
2431 |
1055 |
660 |
2318 |
942 |
1213 |
2256 |
880 |
1055 |
№ 12,5 |
2980 |
1302 |
785 |
2851 |
1173 |
1476 |
2768 |
1090 |
1302 |
Типоразмер вентилятора |
Пр 270є |
Пр 315є |
||||
В, мм |
b, мм |
H, мм |
В, мм |
b, мм |
H, мм |
|
№ 8 |
1559 |
533 |
606 |
1989 |
963 |
556,5 |
№ 10 |
2036 |
660 |
755 |
2588 |
1213 |
693 |
№ 12,5 |
2463 |
785 |
925 |
3154 |
1590,5 |
843 |
Дополнительная комплектация
|
|
|
|
|
Виброизолятор ДО |
Виброизолятор ВР (взрывозащищ.) |
Гибкая вставка Н |
Гибкая вставка В |
Частотный преобразователь |

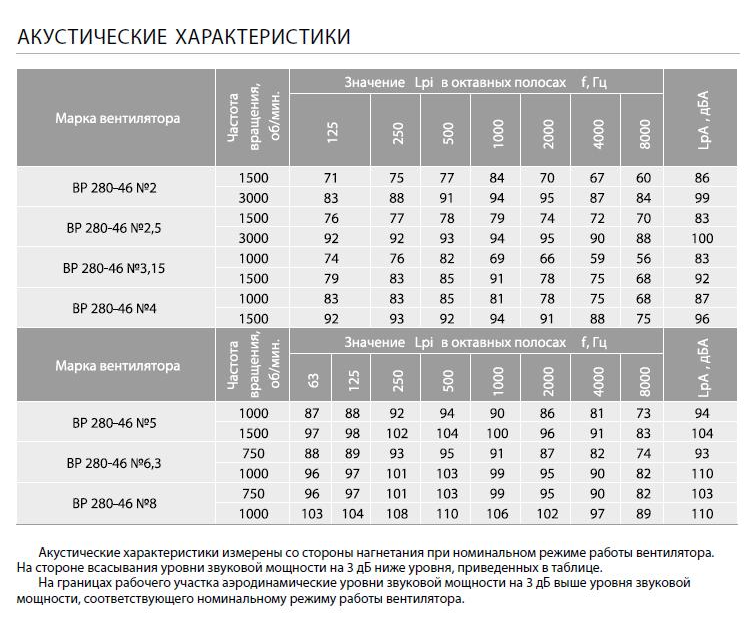

Акустические характеристики вентилятора ВЦ 14-46
