Вентиляторы
осевые ВО-380
Вариант исполнения -
с настенной панелью (для ВО-380 типоразмеров 2,5 - 8,0) |
||
|
|
|
Вариант исполнения -
в квадратном корпусе (для ВО-380 типоразмеров 5,6 - 14,0) |
||
|
|
|
Название вентилятора |
Подача
воздуха, м3/ч |
Мощность
двигателя, кВт |
Частота
вращения, об/мин |
Напр., В |
Ток, А |
Уровень
шума, дБ (А) |
Степень
защиты |
Давление
max, Па |
Масса, кг |
Цена, руб |
ВО-2,5 |
900 |
0,12 |
1500 |
380 |
0,5 |
60 |
IP54 |
105 |
6 |
7 170 |
ВО-3,15 |
2400 |
0,12 |
1350 |
380 |
0,5 |
68 |
IP54 |
80 |
9 |
7 381 |
ВО-3,55 |
3000 |
0,12 |
1500 |
380 |
0,7 |
64 |
IP54 |
90 |
10 |
запрос |
ВО-4,0 |
4500 |
0,18 |
1500 |
380 |
0,7 |
74 |
IP54 |
100 |
12 |
7 951 |
ВО-4,5 |
5200 |
0,25 |
1500 |
380 |
0,8 |
75 |
IP54 |
120 |
17 |
9 967 |
ВО-5,6 |
8000 |
0,37 |
1000 |
380 |
1,4 |
75 |
IP55 |
90 |
26 |
13 432 |
ВО-7,1 |
10500 |
0,37 |
1000 |
380 |
1,7 |
77 |
IP55 |
80 |
36 |
14 332 |
ВО-8,0 |
20000 |
0,75 |
1000 |
380 |
2,3 |
80 |
IP54 |
130 |
40 |
18 235 |
ВО-12,0 |
43120 |
1,1 |
1500 |
380 |
2,8 |
70 |
IP55 |
80 |
81 |
37 000 |
ВО-14,0 |
55800 |
1,5 |
1500 |
380 |
4 |
70 |
IP55 |
90 |
95 |
45 000 |
Назначение:
Вентиляторы осевые низкого давления ВО-380 предназначены для перемещения больших объемов воздуха вне сети воздуховодов.
Наиболее часто применяются в
вентиляции
промышленных цехов, производственных участков, компрессорных.
Также осевые вентиляторы ВО
используются для охлаждения
промышленного оборудования, в сушильных шкафах и камерах.
Условия эксплуатации
Эксплуатация вентилятора должна осуществляться при температуре окружающего воздуха от -40 до +40 гр. при обязательном отсутствии
липких и
волокнистых веществ, которые могут привести к разбалансировке рабочего
колеса.
Вентилятор может
изготавливаться во взрывобезопасном
исполнении.
Преимущества вентиляторов
ВО-380:
- низкий удельный
расход электроэнергии и высокий КПД
- быстрый монтаж в
любом положении
- плавное
регулирование в диапазоне 100% с помощью устройств регулирования
скорости ( опция)
- надежность, не
требует обслуживания

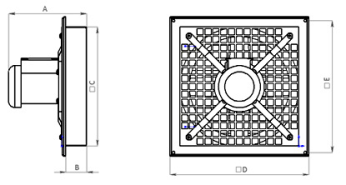

Габаритные размеры вентиляторов
ВО-380 (с настенной панелью):
|
|

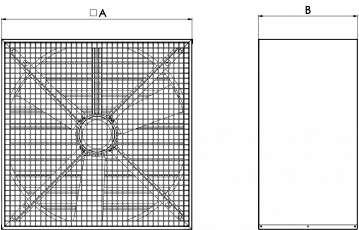

Габаритные размеры вентиляторов
ВО 380 № 5.6-14.0 (в квадратном корпусе).
|
|
Конструкция:
Корпус вентилятора с настенной плитой изготавливается из оцинкованной углеродистой стали и дополнительно имеет полимерное покрытие,
что
обеспечивает улучшенную коррозионную стойкость.
Рабочее колесо надежно защищено решеткой и так же имеет полимерное покрытие. Вентилятор комплектуется рамкой с жалюзи
(возможна комплектация без рамки и жалюзи - дешевле), которая монтируется с наружной стороны помещения для защиты вентилятора
и помещения от попадания
атмосферных осадков, ветра и пыли.
Питание вентилятора от трехфазной сети переменного тока: 380В и 50Гц. Для управления скоростью вентилятора рекомендуется применять
частотные
регуляторы.
Исполнения
- Общепромышленное
- «О» - температура
перемещаемой среды до 40˚С (постоянная работа)
- Коррозионностойкое
- «К1» - температура перемещаемой среды до 40˚С
(постоянная работа)
- Взрывозащищенное
- «В» -
температура перемещаемой среды до 40˚С (постоянная работа)
- Взрывозащищенное коррозионностойкое - «ВК1»
- температура
перемещаемой среды до 40˚С (постоянная работа)

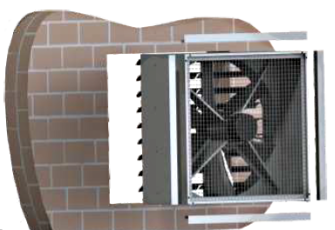

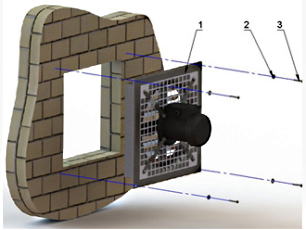

Схема монтажа ВО-380:
с
настенной панелью |
в квадратном
корпусе |
|
|
1
– Вентилятор ВО; 2 – Шайба М6 4 шт. (в комплекте с вентилятором не
поставляется); 3
– Шуруп 6х60 4 шт. (в комплекте с вентилятором не поставляется). |

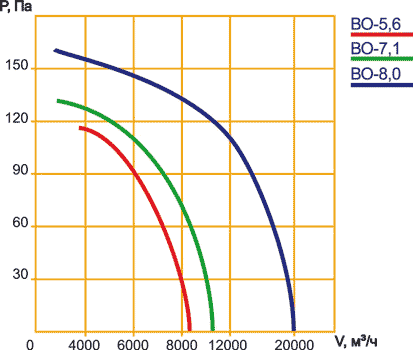

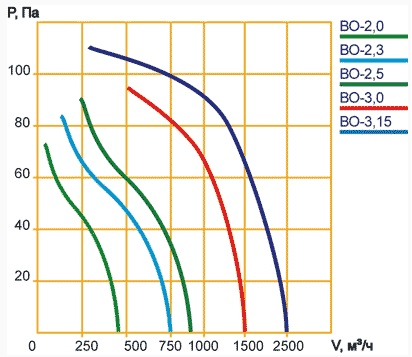

Аэродинамические характеристики:
