Тягодутьевые машины типа ВД и Д
Общие
сведения Среднего и высокого давления; Одностороннего всасывания; Направление вращения: правое и левое; Вперед загнутые лопатки; Количество лопаток – 32; |
||
Назначение вентиляторов ВД Центробежные дутьевые вентиляторы типа ВД предназначены для
перемещения воздуха и невзрывоопасных неагрессивных газовоздушных
смесей с температурой от – 30° до +200°С, с запыленностью до 0,1
г/м3, не содержащих липких, волокнистых и абразивных включений.
|
||
Применяются: для подачи воздуха в топки стационарных паровых и
водогрейных котлов;
для перемещения чистого воздуха в системах вентиляции и
кондиционирования;
допускается применение их в качестве дымососов
на газомазутных котлах с уравновешенной тягой. |
Технические характеристики
Вентиляторы ВД | Электродвигатель | Параметры в рабочей зоне | Масса не более, кг | |||
Типоразмер | Мощность, кВт | Частота, мин-1 | Произв-сть, м3/час | Полное давление, Ра | ||
ВД-2,5 исп.1 | АИР90L2 | 3 | 3000 | 3200 | 2060 | 40 |
АИР100S2 | 4 | 3000 | 3370 | 2090 | 45 | |
АИР100L2 | 5,5 | 3000 | 4500 | 2200 | 50 | |
ВД-2,7 исп 1 | 5А80МВ4 | 1,5 | 1500 | 500 | 375 | 45 |
5А80МА2 | 1,5 | 3000 | 1000 | 1500 | 42 | |
ВД-3,5 исп 1 | 5А100S4 | 3 | 1500 | 3700 | 785 | 65 |
АИР100L2 | 5,5 | 3000 | 2200 | 2650 | 77 | |
ВД-13,5 исп 3 | 5АМ315S8е | 90 | 750 | 45000 | 2850 | 1650* |
АОДН-355S6 | 200 | 1000 | 60000 | 5030 | ||
ВД-15,5 исп 3 | АИР355М10 | 110 | 600 | 50000 | 2240 | 2280* |
АИР355МВ8 | 200 | 750 | 63000 | 3500 | ||
ДАЗО4-450Х6 | 500 | 1000 | 80000 | 6250 | ||
ВД-18 исп 3 | ДАЗО4-450УК-8 | 315 | 750 | 97000 | 4710 | 3810* |
ДАЗО4-450К-6 | 630 | 1000 | 128000 | 8350 | ||
ВД-20 исп 3 | ДА304-450Х-8 | 315 | 750 | 180000 | 9350 | 4290* |
* - Масса без электродвигателя. |
Условия эксплуатации:
Вентиляторы типа ВД рассчитаны на эксплуатацию в условиях умеренного климата, при температуре окружающего воздуха не ниже -30 гр. С и не выше +40 гр. С, как внутри помещения, так и на открытом воздухе, при условии соблюдения надежной защиты от внешних факторов (климатическое размещение У, категория размещения 2, ГОСТ 15150-69).
Максимальная температура перемещаемой среды +200 гр.C.
Конструкция:
Изготавливаются из углеродистой или нержавеющей сталей
Дутьевые вентиляторы ВД выпускаются правого и левого вращения. При правом вращении колесо вращается по часовой стрелке, если смотреть на колесо со стороны электродвигателя, при левом вращении – против часовой стрелки..

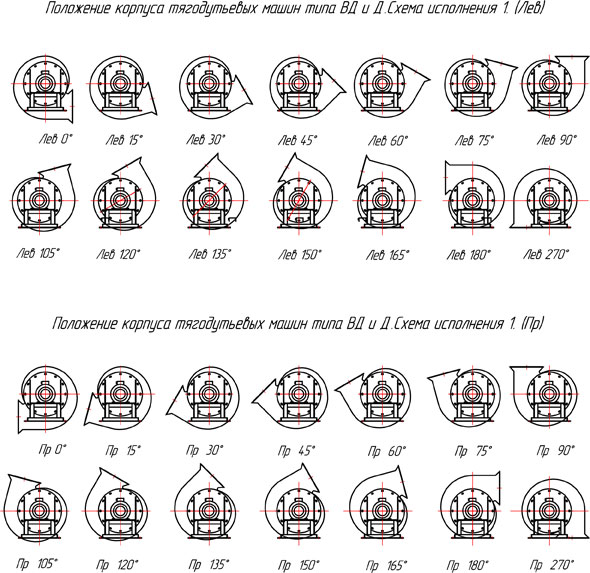

Улитка вентилятора ВД изготавливается с углом разворота от 0°до 270° через каждые 15°, при этом ребра улитки, мешающие установке подрезаются.

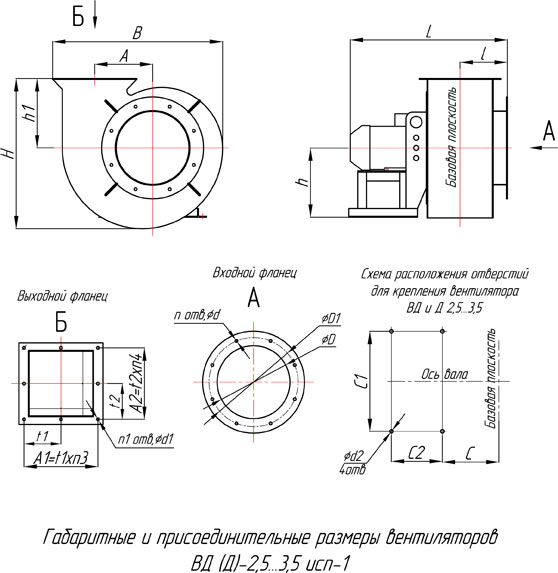

№ маш | A, мм | A1, мм | A2, мм | C, мм | C1, мм | C2, мм | D, мм | D1, мм | L, мм | H, мм | B, мм | a1, мм | a2, мм |
2,5 | 174 | 214 | 186 | 145 | 240 | 175 | 252 | 280 | 555 | 440 | 505 | 190 | 160 |
2,7 | 174 | 214 | 186 | 145 | 240 | 175 | 252 | 280 | 495 | 440 | 505 | 190 | 160 |
3,5 | 228 | 290 | 280 | 222 | 392 | 200 | 286 | 350 | 650 | 590 | 667 | 250 | 253 |
№ маш | d, мм | d1, мм | d2, мм | h, мм | h1, мм | n, шт. | n1, шт. | n3, шт. | n4, шт. | t1, шт. | t2, шт. | l, мм | |
2,5 | 8 | 8 | 12 | 180 | 198 | 8 | 8 | 2 | 2 | 107 | 93 | 135 | |
2,7 | 8 | 8 | 12 | 180 | 198 | 8 | 8 | 2 | 2 | 107 | 93 | 135 | |
3,5 | 9 | 9 | 14 | 272 | 272 | 8 | 8 | 2 | 2 | 145 | 140 | 185 |

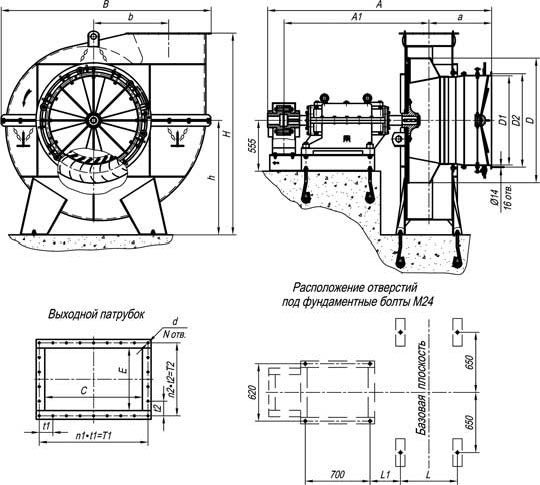

Габаритные и присоединительные размеры
машин ВД и Д №13,5 и №15,5 (Пр 90°)
Типоразмер машины | А | А1 | a | B | b | D | D1 | D2 | d | C | E |
13,5 | 2435 | 1581 | 674 | 2244 | 820 | 1350 | 975 | 1020 | 14 | 790 | 506 |
15,5 | 2428 | 1538 | 710 | 2559 | 941,5 | 1550 | 1100 | 1175 | 18 | 907 | 578 |
Типоразмер машины | Н | h | L | L1 | t1 | t2 | T1 | T2 | N | n1 | n2 |
13,5 | 2203 | 1250 | 620 | 332 | 110 | 118 | 880 | 590 | 26 | 8 | 5 |
15,5 | 2597 | 1500 | 692 | 253 | 162 | 162 | 972 | 648 | 20 | 6 | 4 |

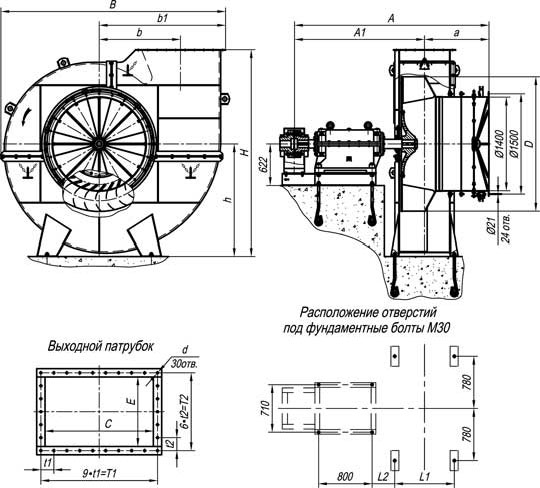

Габаритные
и присоединительные размеры машин ВД и Д №18 и №20 (Пр 90°)
Типоразмер машины | А | А1 | а | В | b | b1 | D | d | H |
18 | 3109 | 1909 | 980 | 3100 | 1093,5 | 1768 | 1800 | 41777 | 2780 |
20 | 3128 | 1944 | 964 | 3418 | 1215 | 1948 | 2000 | 41780 | 3080 |
Типоразмер машины | h | E | C | L1 | L2 | t1 | t2 | T1 | T2 |
18 | 1510 | 675 | 1053 | 817 | 340 | 130 | 130 | 780 | 1170 |
20 | 1670 | 750 | 1170 | 892 | 338 | 140 | 140 | 840 | 1260 |
