ВЕНТИЛЯТОРЫ КАНАЛЬНЫЕ КРУГЛЫЕ ВКК (прежнее название ВК- …Б, ВК- …БИ)
|
|
|||||||
|
||||||||
Цена, руб. |
3 738 |
4 026 |
4 507 |
4 934 |
5 236 |
7 190 |
16 100 |
|
Есть на складе |
* гарантийный срок эксплуатации - 18
месяцев |
Применяются в системах
вентиляции:
|
Преимущества:
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Параметр |
ВКК 100 |
ВКК 125 |
ВКК 160 |
ВКК 200 |
ВКК 250 |
ВКК 315 |
ВКК 355 |
Напряжение/частота, В/Гц |
~230/50 |
~230/50 |
~230/50 |
~230/50 |
~230/50 |
~230/50 |
~230/50 |
Фазность |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
Потребляемая мощность, Вт |
82 |
82 |
85 |
135 |
135 |
225 |
190 |
Ток, А |
0,3 |
0,3 |
0,4 |
0,6 |
0,6 |
1,05 |
1,47 |
Максимальный расход воздуха, м.куб. в час |
250 |
320 |
700 |
950 |
1050 |
1800 |
2500 |
Частота вращения, об. в мин. |
2300 |
2300 |
2700 |
2650 |
2650 |
2700 |
1400 |
Макс. температура перемещаемого воздуха,°С |
60 |
60 |
60 |
60 |
60 |
60 |
50 |
Уровень звукового давления на расст. 3 м, дБ(А) |
48 |
44 |
52 |
51 |
46 |
49 |
53 |
Масса, кг |
3,2 |
3,3 |
4,5 |
5,3 |
5,3 |
6,9 |
11,5 |
Регулятор скорости симисторный |
СРМ1 |
СРМ1 |
СРМ1 |
СРМ2 |
СРМ2 |
СРМ2 |
СРМ2 |
КОНСТРУКЦИЯ
Корпус вентилятора выполнен из
оцинкованной стали, рабочие лопатки вентилятора загнуты назад.
Используется электродвигатель с внешним ротором. Вентиляторы ВКК
изготавливаются по ТУ 4861-019-15185548-04.
Скорость вентиляторов можно регулировать с
помощью бесступенчатого симисторного регулятора скорости или 5-ступенчатого
трансформатора.
|
|

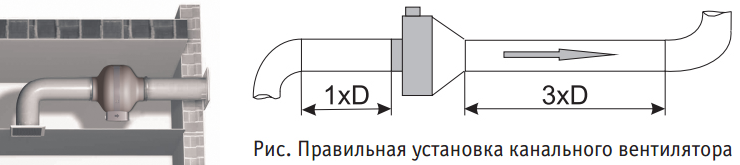

МОНТАЖ
Монтируются непосредственно в воздуховод. Для
монтажа применяются жесткие спирально-навивные трубы, гибкие или полужесткие
алюминиевые воздуховоды или пластиковые трубы стандартного диаметра.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Вентиляторы канальные ВКК предназначены
для перемещения невзрывоопасных газовых сред с температурой не менее -20 град.С
и не более максимальной температуры, индивидуальной для каждого типоразмера
(см. таблицу технические характеристики), содержащих твердые примеси не более
10 мг на м.куб., не содержащих липких веществ и волокнистых материалов, в
условиях умеренного климата 2-ой категории размещения по ГОСТ 15150-69 с
температурой окружающей среды до плюс 40 град.С (защищенных от воздействия
атмосферных осадков).

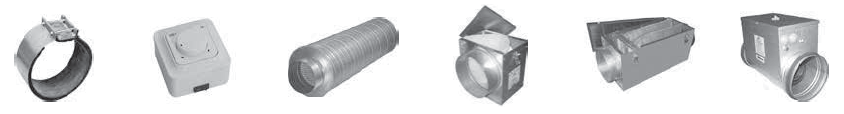

ПРИНАДЛЕЖНОСТИ
Быстросъемный |
Симисторный |
Трубчатый |
Фильтр |
Фильтр |
Электрческий |
хомут |
регулятор |
шумоглушитель |
панельный |
карманный |
нагреватель |
ВКК |
SYSTEMAIR |
OSTBERG |
ВКК 100 |
K 100 XL |
СК 100 А |
ВКК 125 |
K 125 XL |
СК 125 А |
ВКК 160 |
K 160 XL |
СК 160 С |
ВКК 200 |
K 200 L |
СК 200 А |
ВКК 250 |
K 250 L |
СК 250 А |
ВКК 315 |
K 315 L |
СК 315 С |
