Вентиляторы осевые канальные ВОК
(аналог ВО-06-300, ВО-12-303, ВО-14-320)
Целая гамма осевых канальных вентиляторов применяется для приточной и вытяжной вентиляции промышленных, сельскохозяйственных и административных помещений. Вентиляторы используются в системах, где необходимо большое количество воздуха при нтилятора имеются фланцы стандартных размеров для крепления к воздуховодам. Рабочее колесо канального вентилятора изготавливается из алюминия.
Вентилятор оборудован двигателем с управляемой скоростью вращения, класс защиты IP 42. Термоконтакты внутри двигателя предохраняют от перегрева.
Вентилятор может быть использован в качестве вентилятора-наличии малых и средних аэродинамических сопротивлений.
Цилиндрический корпус выполнен из оцинкованной стали или стали с полимерным порошковым покрытием. С обеих сторон корпуса имеются фланцы стандартных размеров с отверстиями для крепления. Отверстия для крепления позволяют производить монтаж к круглым воздуховодам. Вентиляторы могут комплектоваться основанием для монтажа на плоских поверхностях и защитной решеткой со стороны рабочего колеса.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Тип вентилятора |
Расход воздуха, |
Уровень шума, |
Мощность электро-двигателя, |
Питание |
Частота |
Степень защиты |
Масса, |
ВОК-1,8- 1 |
300 |
52 |
5 |
~220В, 50Гц |
1500 |
IP 42 |
3 |
ВОК-1,8- 2 |
600 |
60 |
15 |
~220В, 50Гц |
3000 |
IP 42 |
3 |
ВОК-2,0 |
450 |
55 |
10 |
~220В, 50Гц |
1500 |
IP 42 |
5 |
ВОК-2,3 |
750 |
60 |
16 |
~220В, 50Гц |
1500 |
IP 42 |
5,2 |
ВОК-2,5 |
950 |
60 |
16 |
~220В, 50Гц |
1500 |
IP 42 |
5,5 |
ВОК-3,0 |
1500 |
68 |
34 |
~220В, 50Гц |
1500 |
IP 42 |
7 |
ВОК-4,0 |
4500 |
74 |
180 |
~380В, 50Гц |
1500 |
IP 54 |
11 |
ВОК-5,6-1 |
8500 |
75 |
370 |
~380В, 50Гц |
1000 |
IP 54 |
26 |
ВОК-5,6-2 |
11000 |
80 |
750 |
~380В, 50Гц |
1500 |
IP 54 |
26 |
ВОК-7,1 |
11500 |
77 |
370 |
~380В, 50Гц |
1000 |
IP 54 |
34 |
ВОК-8,0 |
22000 |
82 |
1500 |
~380В, 50Гц |
1000 |
IP 54 |
62 |
ВОК-10,0 |
40000 |
86 |
3000 |
~380В, 50Гц |
1000 |
IP 54 |
85 |

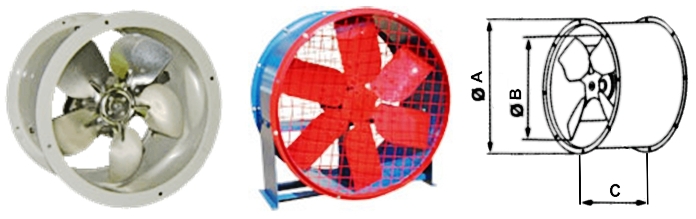

ГАБАРИТНЫЕ РАЗМЕРЫ, мм
Тип |
A |
B |
C |
ВОК-1,8 |
220 |
180 |
150 |
ВОК-2,0 |
240 |
200 |
160 |
ВОК-2,3 |
270 |
230 |
160 |
ВОК-2,5 |
290 |
250 |
160 |
ВОК-3,0 |
340 |
300 |
160 |
ВОК-4,0 |
435 |
400 |
310 |
ВОК-5,6 |
595 |
560 |
355 |
ВОК-7,1 |
745 |
710 |
355 |
ВОК-8,0 |
860 |
800 |
500 |
ВОК-10,0 |
1060 |
1000 |
600 |

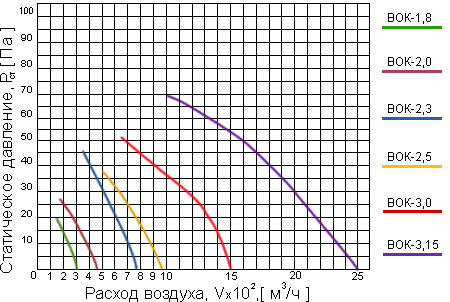

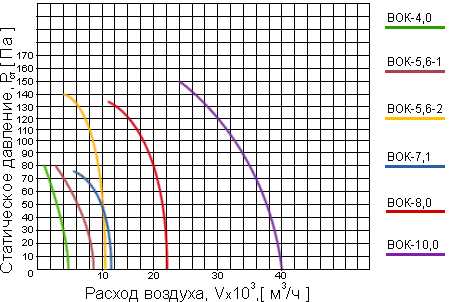

РАБОЧИЕ ХАРАКТЕРИСТИКИ
