Вентиляторы радиальные высокого давления ВР 132-30, ВР 6-28, ВР 6-27

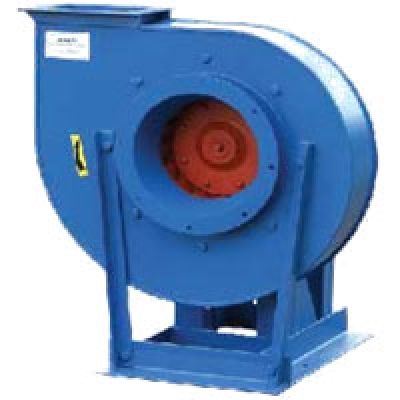

Вентиляторы высокого давления ВР 132-30 предназначены для перемещения не агрессивного газа или воздуха с температурой не более 80°C и запыленностью не более 100 мг/м3, не содержащего липких и волокнистых веществ.
Вентиляторы высокого давления ВР 132-30 применяются в системах кондиционирования воздуха, в системах вентиляции производственных, общественных и жилых зданий, в технологических процессах.
Аналогами являются следующие марки вентиляторов: ВЦ 6-28, ВВД.
Корпус вентилятора спиральный поворотный. Количество лопаток (обрат-но загнутые) рабочего колеса – 16 штук.
Технические характеристики вентиляторов ВР 132-30
Венти- ляторы ВР132-30 |
Электродвигатель |
Параметры в рабочей зоне |
Масса не более, кг |
Виброизоляторы |
||||
Типо- размер |
Мощность, кВт |
Частота вращения, мин-1 |
Производи- тельность 103 х м3/час |
Полное
давление, |
Тип |
Кол-во |
||
№4 исп. 1 |
АИР71B4 |
0,75 |
1350 |
0,1-0,3 |
650-550 |
66 |
ДО39 |
4 |
АИР100S2 |
4 |
2900 |
0,2-0,6 |
2810-2400 |
75 |
ДО39 |
4 |
|
№5 исп. 1 |
АИР80А4 |
3 |
1395 |
1,1-2,7 |
1110-880 |
100 |
ДО40 |
4 |
АИР112М2 |
7,5 |
2850 |
2,2-4,7 |
4640-4300 |
125 |
ДО40 |
4 |
|
№5 исп. 5 |
АИР80А4 |
3 |
1395 |
1,1-2,7 |
1110-880 |
180 |
ДО40 |
6 |
№6,3 исп. 1 |
АИР180S2 |
22 |
2940 |
4,6-7,2 |
7800-7600 |
330 |
ДО42 |
4 |
АИР180М2 |
30 |
2940 |
4,6-12,0 |
7800-6000 |
350 |
ДО42 |
4 |
|
№6,3 исп. 5 |
АИР132S4 |
7,5 |
1810 |
3,0-4,2 |
3500-2900 |
425 |
ДО42 |
6 |
АИР132М4 |
11 |
2040 |
3,3-4,6 |
3980-3960 |
465 |
ДО42 |
6 |
|
№8 исп. 1 |
АИР132М4 |
11 |
1450 |
4,6-10,3 |
3100-2600 |
385 |
ДО42 |
4 |
№8 исп. 5 |
АИР132М4 |
11 |
1450 |
4,6-10,3 |
3100-2600 |
665 |
ДО43 |
6 |
АИР132М4 |
11 |
1625 |
5,2-6,9 |
3900-3800 |
675 |
ДО43 |
6 |
|
АИР160S4 |
15 |
1625 |
5,2-10,8 |
3900-3450 |
725 |
ДО43 |
6 |
|
АИР160S4 |
15 |
1810 |
5,8-7,5 |
4800-4800 |
730 |
ДО43 |
6 |
|
АИР160М4 |
18,5 |
1810 |
5,8-10,2 |
4800-4500 |
755 |
ДО43 |
6 |
|
АИР180S4 |
22 |
1810 |
5,8-13,2 |
4800-4100 |
770 |
ДО43 |
6 |
|
№9 исп.1 |
5А200М6 |
22 |
1000 |
1,8-7,3 |
1850-1700 |
580 |
ДО43 |
4 |
АИР180S4 |
22 |
1500 |
2,6-10,5 |
4200-3700 |
510 |
ДО43 |
4 |
|
№10 исп. 1 |
АИР180М4 |
30 |
1470 |
9,2-16,4 |
4900-4700 |
550 |
ДО44 |
4 |
АИР200М4 |
37 |
1470 |
9,2-22,0 |
4900-4000 |
620 |
ДО44 |
4 |
|
№10 исп. 5 |
АИР200М4 |
37 |
1650 |
10,4-15,0 |
6200-6150 |
935 |
ДО44 |
6 |
АИР200L4 |
45 |
1650 |
10,4-20,0 |
6200-5800 |
975 |
ДО44 |
6 |
|
АИР225М4 |
55 |
1650 |
10,4-27,0 |
6200-4800 |
1040 |
ДО44 |
6 |
|
№12,5 исп. 1 |
5А200М6 |
22 |
977 |
2,5-5,9 |
3110-2720 |
1025 |
ДО44 |
4 |
5А200L4 |
30 |
979 |
2,5-7,2 |
3110-2200 |
1060 |
ДО44 |
4 |
|
№12,5 исп. 5 |
АИР180S4 |
22 |
960 |
2,5-7,1 |
3000-2130 |
1310 |
ДО44 |
6 |
АИР180М4 |
30 |
1060 |
2,7-7,8 |
3660-2590 |
1330 |
ДО44 |
6 |
|
5А200М4 |
37 |
1140 |
2,9-8,4 |
4240-3000 |
1390 |
ДО44 |
6 |
|
5А200L4 |
45 |
1210 |
3,1-8,9 |
4770-3380 |
1415 |
ДО44 |
6 |
|
5А225М4 |
55 |
1295 |
3,3-9,6 |
5470-3870 |
1505 |
ДО45 |
6 |
|
4А250S4 |
75 |
1435 |
3,7-10,6 |
6720-4760 |
1660 |
ДО45 |
6 |
|
4А250М4 |
90 |
1485 |
3,8-10,7 |
7010-5000 |
1695 |
ДО45 |
6 |
Габаритные размеры вентиляторов ВР 132-30

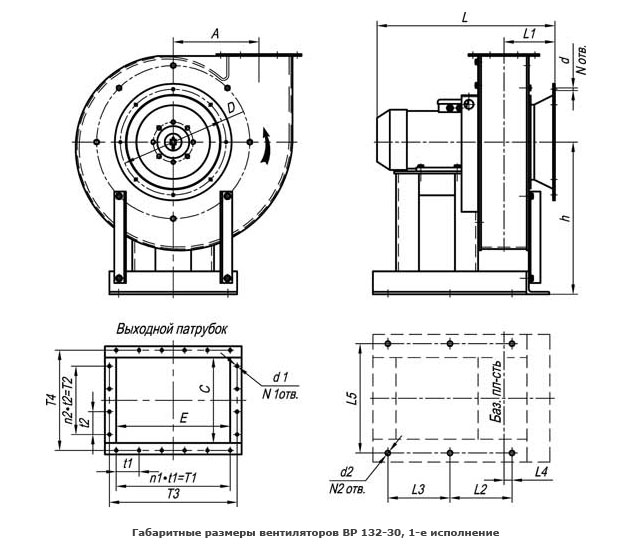

Габаритные размеры вентиляторов ВР 132-30, 1-е исполнение
№ вентилятора |
A |
E |
C |
D |
d |
d1 |
d2 |
Lmax |
L1 |
L2 |
L3 |
L4 |
4 |
235 |
170 |
130 |
290 |
7,3 |
7,3 |
12 |
488 |
140 |
320 |
- |
3 |
5 |
300 |
200 |
150 |
336 |
9 |
9 |
15 |
615 |
115 |
220 |
220 |
103 |
6,3 |
378 |
240 |
190 |
430 |
11 |
13 |
15 |
886 |
146 |
645 |
- |
22 |
8 |
480 |
320 |
240 |
530 |
15 |
13 |
15 |
1005 |
182 |
420 |
- |
-14 |
9 |
540 |
360 |
225 |
420 |
13 |
13 |
20 |
1010 |
175 |
700 |
- |
-47 |
10 |
600 |
400 |
300 |
645 |
15 |
13 |
15 |
1150 |
228 |
300 |
490 |
-78 |
12,5 |
750 |
500 |
375 |
850 |
10 |
10 |
24 |
1437 |
368 |
870 |
- |
-154 |
№ вентилятора |
L5 |
h |
t1 |
t2 |
T1 |
T2 |
T3 |
T4 |
N |
N1 |
N2 |
n1 |
n2 |
4 |
300 |
400 |
100 |
85 |
200 |
170 |
210 |
170 |
8 |
8 |
4 |
2 |
2 |
5 |
340 |
550 |
100 |
100 |
200 |
100 |
242 |
194 |
8 |
10 |
6 |
2 |
1 |
6,3 |
468 |
600 |
100 |
100 |
200 |
100 |
298 |
245 |
12 |
10 |
4 |
2 |
1 |
8 |
556 |
800 |
100 |
100 |
200 |
100 |
370 |
292 |
12 |
14 |
4 |
2 |
1 |
9 |
710 |
900 |
104 |
100 |
416 |
100 |
416 |
280 |
12 |
14 |
4 |
4 |
1 |
10 |
874 |
950 |
150 |
150 |
450 |
150 |
450 |
352 |
12 |
12 |
6 |
3 |
1 |
12,5 |
1040 |
1190 |
100 |
100 |
500 |
300 |
560 |
440 |
16 |
20 |
4 |
5 |
3 |

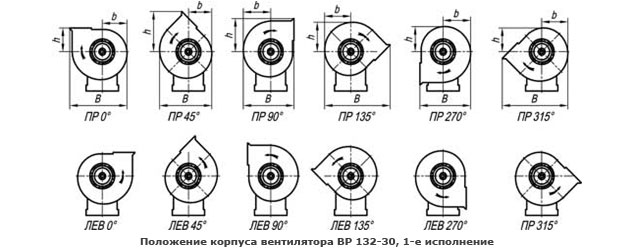

Габаритные размеры вентиляторов ВР 132-30, 1-е исполнение
№ вентилятора |
Пр135°, Л135° |
Пр270°, Л270° |
Пр315°, Л315° |
||||||
B |
b |
H |
B |
b |
H |
B |
b |
H |
|
4 |
701 |
419 |
313 |
537 |
240 |
267 |
701 |
419 |
253 |
5 |
885 |
352 |
390 |
686 |
371 |
334 |
885 |
352 |
315 |
6,3 |
1110 |
445 |
492 |
866 |
468 |
421 |
1110 |
445 |
398 |
8 |
1393 |
832 |
622 |
1085 |
493 |
532 |
1393 |
832 |
502 |
9 |
1548 |
920 |
695 |
1192 |
531 |
594 |
1548 |
920 |
560 |
10 |
1722 |
702 |
776 |
1339 |
739 |
664 |
1722 |
702 |
672 |
12,5 |
2133 |
1263 |
963 |
1654 |
737 |
823 |
2133 |
1264 |
776 |
№ вентилятора |
Пр0°, Л0° |
Пр45°, Л45° |
Пр90°, Л90° |
||||||
B |
b |
H |
B |
b |
H |
B |
b |
H |
|
4 |
620 |
352 |
240 |
565 |
313 |
419 |
538 |
240 |
352 |
5 |
742 |
333 |
315 |
705 |
315 |
533 |
686 |
371 |
439 |
6,3 |
964 |
421 |
398 |
890 |
398 |
665 |
866 |
468 |
543 |
8 |
1215 |
683 |
493 |
1124 |
622 |
832 |
1085 |
493 |
683 |
9 |
1364 |
770 |
531 |
1255 |
695 |
920 |
1192 |
531 |
770 |
10 |
1507 |
664 |
600 |
1403 |
627 |
1020 |
1339 |
739 |
843 |
12,5 |
1873 |
1050 |
737 |
1739 |
963 |
1264 |
1653 |
737 |
1050 |

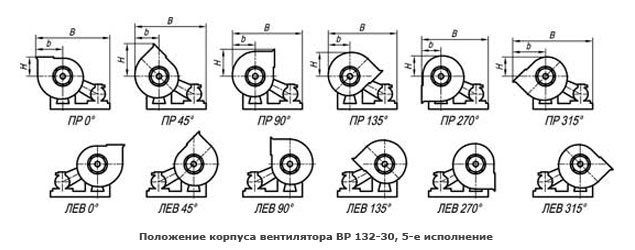

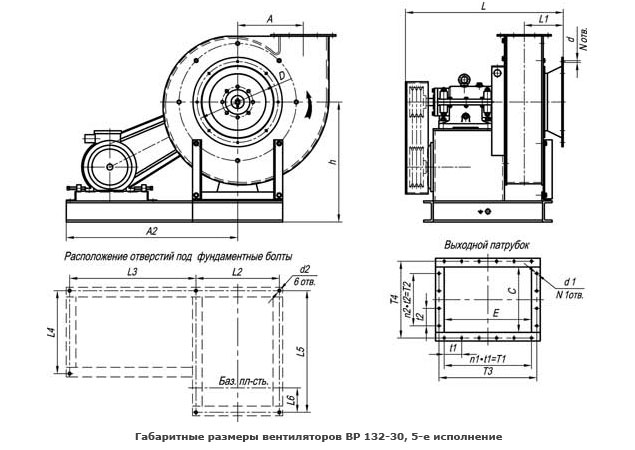

Габаритные размеры вентиляторов ВР 132-30, 5-е исполнение
№ вентилятора |
A |
А2 |
Е |
C |
D |
d |
d1 |
d2 |
L |
L1 |
L2 |
L3 |
L4 |
5 |
300 |
795 |
200 |
150 |
336 |
9 |
9 |
15 |
695 |
115 |
410 |
570 |
346 |
6,3 |
378 |
960 |
240 |
190 |
430 |
11 |
13 |
15 |
865 |
146 |
500 |
688 |
430 |
8 |
480 |
1245 |
320 |
240 |
530 |
15 |
13 |
15 |
1145 |
182 |
690 |
880 |
580 |
10 |
600 |
1385 |
400 |
300 |
645 |
15 |
13 |
15 |
1235 |
228 |
690 |
1020 |
660 |
12,5 |
750 |
1525 |
500 |
375 |
850 |
10 |
10 |
24 |
1560 |
368 |
1303 |
850 |
685 |
№ вентилятора |
L5 |
L6 |
h |
t1 |
t2 |
T1 |
T2 |
T3 |
T4 |
N |
N1 |
n1 |
n2 |
5 |
580 |
100 |
550 |
100 |
100 |
200 |
100 |
242 |
194 |
8 |
10 |
2 |
1 |
6,3 |
696 |
120 |
670 |
100 |
100 |
200 |
100 |
298 |
245 |
12 |
10 |
2 |
1 |
8 |
916 |
155 |
845 |
100 |
100 |
200 |
100 |
370 |
292 |
12 |
14 |
2 |
1 |
10 |
976 |
185 |
1045 |
150 |
150 |
450 |
150 |
450 |
352 |
12 |
12 |
3 |
1 |
12,5 |
1100 |
220 |
1190 |
100 |
100 |
500 |
300 |
560 |
440 |
16 |
20 |
5 |
3 |
Габаритные размеры вентиляторов ВР 132-30, 5-е исполнение
№ вентилятора |
Пр135°, Л135° |
Пр270°, Л270° |
Пр315°, Л135° |
||||||
B |
b |
H |
B |
b |
H |
B |
b |
H |
|
5 |
1147 |
352 |
390 |
1110 |
315 |
334 |
1328 |
533 |
315 |
6,3 |
1386 |
427 |
472 |
1341 |
382 |
404 |
1598 |
639 |
382 |
8 |
1807 |
562 |
622 |
1738 |
493 |
532 |
2077 |
832 |
502 |
10 |
2087 |
702 |
776 |
1985 |
600 |
664 |
2405 |
1020 |
627 |
12,5 |
2395 |
870 |
963 |
2262 |
737 |
823 |
2790 |
1264 |
776 |
№ вентилятора |
Пр0°, Л0° |
Пр45°, Л45° |
Пр90°, Л90° |
||||||
B |
b |
H |
B |
b |
H |
B |
b |
H |
|
5 |
1235 |
440 |
315 |
1185 |
390 |
533 |
1166 |
371 |
440 |
6,3 |
1481 |
522 |
382 |
1431 |
472 |
640 |
1410 |
450 |
522 |
8 |
1928 |
683 |
493 |
1867 |
622 |
832 |
1837 |
592 |
683 |
10 |
2228 |
843 |
600 |
2161 |
776 |
1020 |
2125 |
740 |
843 |
12,5 |
2575 |
1050 |
737 |
2488 |
963 |
1264 |
2442 |
917 |
1050 |
Аэродинамические характеристики вентиляторов ВР 132-30
