Калориферы
паровые КП-СК
Воздухонагреватели
КП-СК (аналог воздухонагревателей ВНП) с теплоносителем пар предназначены для
нагрева воздуха в системах отопления, вентиляции и кондиционирования воздуха.
Воздух должен быть с предельно-допустимым содержанием химически агрессивных
веществ по ГОСТ 12.1.005-76 с запыленностью не более 0,5 мг/м3 и не содержать
липких веществ и волокнистых материалов. Воздухонагреватели предназначены для
эксплуатации в условиях холодного климата категории размещения 3 по ГОСТ 15150-69.
Паровые
калориферы КП-СК (аналог калориферов ВНП) не должны устанавливаться на объекты,
создающие внешнюю вибрацию со среднеквадратическим значением более 2 мм/с. В
зимнее время пуск в работу калориферов КП-СК должен осуществляться со скоростью
подъема температуры не более 30 °С в час.
Калориферы
выполнены в одноходовом исполнении по теплоносителю, имеют патрубки с обеих
сторон и устанавливаются в системах с вертикальным расположением теплоотдающих
элементов. Не допускается работа воздухонагревателя на пролётном паре. Уровень
конденсата не должен быть выше нижнего ряда теплоотдающих трубок. Для того, чтобы не было сквозного (пролетного) прорыва пара и при
этом не было больших скоростей, вызывающих эрозию стенок теплоотдающих труб, на
сливе конденсата необходимо устанавливать конденсатоотводчики
соответствующего номера (на расстоянии не менее
Конструктивные особенности калориферов
Паровые
калориферы КП-СК 2 имеют два, КП-СК 3 - три, а КП-СК 4 – четыре ряда
теплоотдающих элементов из стальной трубы 16х1,2 с алюминиевым
спирально-накатным оребрением ~29 мм.
Воздухонагреватель состоит из теплоотдающих элементов, трубных решеток, крышек
и съемных оцинкованных щитков. Для установки и крепления воздухонагревателей
при монтаже предусмотрены овальные отверстия 12х16 по боковым сторонам трубных
решеток и съемных щитков.
Воздухонагреватели КП-СК из нержавеющей стали изготавливаются из стальной нержавеющей трубы
16х1,5 12Х18Н10Т и алюминиевого накатного оребрения
номинальным диаметром 39 мм
соответственно. Решетка (крышка) изготавливаются из нержавеющей стали
12Х18Н10Т. Щиток (боковина) – из оцинковки.
Технические
характеристики воздухонагревателей КП 2, КП 3 и КП 4
Характеристики приведены для режима:
- температура воздуха на входе - минус 20°С;
- давление пара на входе - 0,1 МПа;
- массовая скорость в набегающем потоке - 3,6 кг/м2с;
- аэродинамическое сопротивление 3-х рядных
калориферов - 53,5+4,28;
- аэродинамическое сопротивление 4-х рядных
калориферов - 68,2+5,46
Теплоноситель - сухой насыщенный (или перегретый) пар с
параметрами:
- рабочее давление не более - 1,2 МПа;
- температура не более - 190°С;
- скорость теплоносителя в трубах - 0,32±0,016 м/с
Технические характеристики воздухонагревателей КП2
Наименование
показателя |
КП2-1-СК |
КП2-2-СК |
КП2-3-СК |
КП2-4-СК |
КП2-5-СК |
КП2-6-СК |
КП2-7-СК |
КП2-8-СК |
КП2-9-СК |
КП2-10-СК |
КП2-11-СК |
КП2-12-СК |
Производительность
по воздуху, м3/ч |
2000 |
2500 |
3150 |
4000 |
5000 |
2500 |
3150 |
4000 |
5000 |
6300 |
16000 |
25000 |
Производительность
по теплу, КВт |
28,3 |
36,5 |
46,3 |
58,1 |
76,7 |
42,5 |
54,9 |
67,2 |
81,0 |
106,7 |
280,0 |
432,0 |
Площадь
поверхности теплообмена, м2 |
6,7 |
8,3 |
9,9 |
11,5 |
14,8 |
9,0 |
11,2 |
13,4 |
15,6 |
20,0 |
58,7 |
88,7 |
Площадь
фронтального сечения, м2 |
0,197 |
0,244 |
0,290 |
0,337 |
0,430 |
0,267 |
0,329 |
0,392 |
0,455 |
0,581 |
1,660 |
2,448 |
Площадь
сечения (среднее значение) для прохода теплоносителя, м2 |
0,00192 |
0,00192 |
0,00192 |
0,00192 |
0,00192 |
0,00260 |
0,00260 |
0,00260 |
0,00260 |
0,00260 |
0,00532 |
0,00803 |
Число
ходов по теплоносителю |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
Масса, кг, не более |
21 |
24 |
27 |
30 |
36 |
27 |
31 |
35 |
38 |
46 |
126 |
184 |
Технические характеристики воздухонагревателей КП3
Наименование
показателя |
КП3-1-СК |
КП3-2-СКМ |
КП3-3-СК |
КП3-4-СК |
КП3-5-СК |
КП3-6-СК |
КП3-7-СК |
КП3-8-СК |
КП3-9-СК |
КП3-10-СК |
КП3-11-СК |
КП3-12-СК |
Производительность
по воздуху, м3/ч |
2000 |
2500 |
3150 |
4000 |
5000 |
2500 |
3150 |
4000 |
5000 |
6300 |
16000 |
25000 |
Производительность
по теплу, КВт |
46,1 |
56,5 |
68,8 |
83,2 |
103,5 |
59,6 |
73,6 |
90,0 |
10,79 |
134,9 |
358,6 |
552,3 |
Площадь
поверхности теплообмена, м2 |
10,2 |
12,7 |
15,2 |
17,6 |
22,6 |
13,4 |
16,6 |
20,0 |
23,2 |
29,6 |
86,3 |
130,1 |
Площадь
фронтального сечения, м2 |
0,197 |
0,244 |
0,290 |
0,337 |
0,430 |
0,267 |
0,329 |
0,392 |
0,455 |
0,581 |
1,660 |
2,448 |
Площадь
сечения (среднее значение) для прохода теплоносителя, м2 |
0,00294 |
0,00294 |
0,00294 |
0,00294 |
0,00294 |
0,00464 |
0,00464 |
0,00464 |
0,00464 |
0,00464 |
0,00849 |
0,01419 |
Число
ходов по теплоносителю |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
Масса, кг, не более |
28 |
32 |
36 |
41 |
50 |
35 |
40 |
45 |
50 |
60 |
155 |
230 |
Технические характеристики воздухонагревателей КП4
Наименование
показателя |
КП4-1-СК |
КП4-2-СК |
КП4-3-СК |
КП4-4-СК |
КП4-5-СК |
КП4-6-СК |
КП4-7-СК |
КП4-8-СК |
КП4-9-СК |
КП4-10-СК |
КП4-11-СК |
КП4-12-СК |
Производительность
по воздуху, м3/ч |
2000 |
2500 |
3150 |
4000 |
5000 |
2500 |
3150 |
4000 |
5000 |
6300 |
16000 |
25000 |
Производительность
по теплу, КВт |
52,8 |
67,9 |
79,9 |
97,7 |
122,1 |
68,1 |
84,7 |
104,5 |
126,5 |
158,9 |
424,2 |
656,4 |
Площадь
поверхности теплообмена, м2 |
13,4 |
16,6 |
19,8 |
23,0 |
29,5 |
17,6 |
21,8 |
26,2 |
30,4 |
39,0 |
114,2 |
172,5 |
Площадь
фронтального сечения, м2 |
0,197 |
0,244 |
0,290 |
0,337 |
0,430 |
0,267 |
0,329 |
0,392 |
0,455 |
0,581 |
1,660 |
2,448 |
Площадь
сечения (среднее значение) для прохода теплоносителя, м2 |
0,00385 |
0,00385 |
0,00385 |
0,00385 |
0,00385 |
0,00610 |
0,00610 |
0,00610 |
0,00610 |
0,00610 |
0,01063 |
0,01883 |
Число
ходов по теплоносителю |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
Масса, кг, не более |
31 |
36 |
41 |
46 |
56 |
40 |
45 |
50 |
60 |
75 |
200 |
290 |
Показатели надежности:
- средний срок службы, лет, не менее - 6;
- полный установленный ресурс, ч,
не менее - 9600;
- установленная безотказная наработка, ч, не менее - 1500;
- среднее время восстановления работоспособного
состояния, ч, не более – 12.

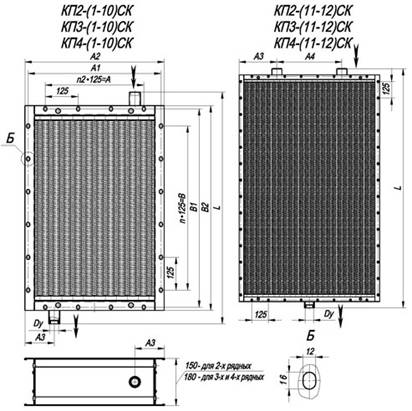

Габаритные размеры воздухонагревателей КП 2, КП 3 и
КП 4
Оребрение элемента теплоотдающего
Габаритные размеры воздухонагревателей КП
Габаритные
размеры, мм |
КП2-1 |
КП2-2 |
КП2-3 |
КП2-4 |
КП2-5 |
КП2-6 |
КП2-7 |
КП2-8 |
КП2-9 |
КП2-10 |
КП2-11 |
КП2-12 |
А |
250 |
250 |
250 |
250 |
250 |
375 |
375 |
375 |
375 |
375 |
875 |
1375 |
А1±3 |
426 |
426 |
426 |
426 |
426 |
551 |
551 |
551 |
551 |
551 |
1050 |
1551 |
А2 |
450 |
450 |
450 |
450 |
450 |
575 |
575 |
575 |
575 |
575 |
1075 |
1575 |
А3 |
82,5 |
82,5 |
82,5 |
82,5 |
82,5 |
82,5 |
82,5 |
82,5 |
82,5 |
82,5 |
290 |
415 |
А4 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
495 |
745 |
B |
500 |
625 |
750 |
875 |
1125 |
500 |
625 |
750 |
875 |
1125 |
1625 |
1625 |
B1±3 |
578 |
703 |
828 |
953 |
1203 |
578 |
703 |
828 |
953 |
1203 |
1703 |
1703 |
B2 |
602 |
727 |
852 |
977 |
1227 |
602 |
727 |
852 |
977 |
1227 |
1727 |
1727 |
L |
700 |
825 |
950 |
1075 |
1325 |
700 |
825 |
950 |
1510 |
1325 |
1825 |
1825 |
Dу |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
65 |
80 |
n |
4 |
5 |
6 |
7 |
9 |
4 |
5 |
6 |
7 |
9 |
13 |
13 |
n2 |
2 |
2 |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
3 |
7 |
11 |
V m3 |
0,057 |
0,067 |
0,077 |
0,122 |
0,107 |
0,072 |
0,80 |
0,093 |
0,106 |
0,132 |
0,343 |
0,503 |
Внимание! Воздухонагреватели КПСК полностью замещают по основным характеристикам аналоги ВНП 113
