Калориферы КСк 2, КСк 3 и КСк 4
Калориферы водяные широко применяются
для обогрева помещений и устанавливаются в системах отопления,
кондиционирования или вентиляции воздуха. Особенно часто используются в
отоплении различных промышленных площадей (складских, производственных и др.).
При этом предназначены исключительно для установки в помещениях, состав воздуха
в которых по концентрации в нем химически агрессивных компонентов не превышает
показателей, допустимых в соответствии с требованиями ГОСТ 12.1.005-76, имеет
запыленность не выше 0.5 мг/куб.м и не содержит липких
и/или волокнистых включений. Также не рекомендуется устанавливать это
оборудование в местах с уровнем внешней вибрации выше 2 мм/с.
Водяные
воздухонагреватели (калориферы) рассчитаны на эксплуатацию в регионах, имеющих
холодный или умеренный климат, по ГОСТу 15150-69 3-я
категория размещения В зимнее время пуск в работу
калориферов КСК должен осуществляться со скоростью подъема температуры не более
30°С в час.
В
сочетании с промежуточными теплоносителями эти калориферы становятся
эффективными теплоутилизаторами (теплообменниками).
Воздухонагреватели водяные позволяют централизованно прогревать воздух в очень
больших помещениях за оптимально короткое время.
Конструктивные особенности калориферов
Водяные
калориферы КСК 2 имеют два, КСК -три, а КСК 4 – четыре
ряда теплоотдающих элементов из стальной трубы 16х1,2 с алюминиевым
спирально-накатным оребрением ~39 мм. Калорифер
состоит из теплоотдающих элементов, трубных решеток, крышек и съемных оцинкованных
щитков. Для установки и крепления калориферов при монтаже предусмотрены
овальные отверстия 12х16 по боковым сторонам трубных решеток и съемных щитков.
Калориферы из нержавеющей стали
изготавливаются из стальной нержавеющей трубы 16х1,5 12Х18Н10Т и алюминиевого
накатного оребрения номинальным диаметром 39 мм соответственно. Решетка
(крышка) изготавливаются из нержавеющей стали 12Х18Н10Т. Щиток (боковина) – из
оцинковки.
Технические характеристики калориферов КСк 2, КСк 3 и КСк 4
Характеристики приведены для режима:
- температура воды на входе - 150°С;
- температура воды на выходе - 70°С;
- температура воздуха на входе -
минус 20°С;
- массовая скорость в набегающем
потоке - 3,6 кг/м2 с;
- скорость воды в трубах - 0,7 ±
0,035 м/с;
- аэродинамическое сопротивление 3-х
рядных калориферов - 53,5 +4,28
- аэродинамическое сопротивление
4-х рядных калориферов - 68,2 +5,46
Теплоноситель - горячая или перегретая вода с
параметрами:
- рабочее давление не более - 1,2
МПа;
- температура не более - 190°С
Показатели надежности:
- средний срок службы, лет, не
менее - 11;
- полный установленный ресурс, ч, не менее - 13200;
- установленная безотказная
наработка, ч, не менее - 3000;
- среднее время восстановления
работоспособного состояния, ч, не более – 12.
Внимание!
Калориферы КСК полностью замещают по основным характеристикам аналоги ВНВ 113.
Технические характеристики калориферов КСк-2
Наименование
показателя |
КСк2-1 |
КСк2-2 |
КСк2-3 |
КСк2-4 |
КСк2-5 |
КСк2-6 |
КСк2-7 |
КСк2-8 |
КСк2-9 |
КСк2-10 |
КСк2-11 |
КСк2-12 |
Производительность по воздуху,
м3/ч |
2000 |
2500 |
3150 |
4000 |
5000 |
2500 |
3150 |
4000 |
5000 |
6300 |
16000 |
25000 |
Производительность по теплу,
КВт |
24,2 |
31,0 |
39,5 |
49,8 |
65,4 |
32,9 |
42,8 |
54,7 |
68,4 |
90,0 |
241,2 |
374,0 |
Площадь поверхности
теплообмена, м2 |
6,7 |
8,3 |
9,9 |
11,5 |
14,8 |
9,0 |
11,2 |
13,4 |
15,6 |
20,0 |
58,7 |
88,7 |
Площадь фронтального сечения, м2 |
0,197 |
0,244 |
0,290 |
0,337 |
0,430 |
0,267 |
0,329 |
0,392 |
0,455 |
0,581 |
1,660 |
2,448 |
Площадь сечения (среднее
значение) для прохода теплоносителя, м2 |
0,00056 |
0,00056 |
0,00056 |
0,00056 |
0,00056 |
0,00076 |
0,00076 |
0,00076 |
0,00076 |
0,00076 |
0,00156 |
0,00236 |
Число ходов по теплоносителю |
4 |
4 |
4 |
4 |
4 |
4 |
4 |
4 |
4 |
4 |
4 |
4 |
Масса, кг,
не более |
19 |
22 |
25 |
27 |
33 |
25 |
28 |
32 |
35 |
42 |
114 |
166 |
Технические характеристики калориферов КСк-3
Наименование
показателя |
КСк3-1 |
КСк3-2 |
КСк3-3 |
КСк3-4 |
КСк3-5 |
КСк3-6 |
КСк3-7 |
КСк3-8 |
КСк3-9 |
КСк3-10 |
КСк3-11 |
КСк3-12 |
Производительность по воздуху,
м3/ч |
2000 |
2500 |
3150 |
4000 |
5000 |
2500 |
3150 |
4000 |
5000 |
6300 |
16000 |
25000 |
Производительность по теплу,
КВт |
37,0 |
47,4 |
60,0 |
75,4 |
98,4 |
50,7 |
65,4 |
83,2 |
103,5 |
135,6 |
360,0 |
556,7 |
Площадь поверхности теплообмена,
м2 |
10,2 |
12,7 |
15,2 |
17,6 |
22,6 |
13,4 |
16,6 |
20,0 |
23,2 |
29,6 |
86,3 |
130,1 |
Площадь фронтального сечения, м2 |
0,197 |
0,244 |
0,290 |
0,337 |
0,430 |
0,267 |
0,329 |
0,392 |
0,455 |
0,581 |
1,660 |
2,448 |
Площадь сечения (среднее
значение) для прохода теплоносителя, м2 |
0,00086 |
0,00086 |
0,00086 |
0,00086 |
0,00086 |
0,00077 |
0,00077 |
0,00077 |
0,00077 |
0,00077 |
0,00235 |
0,00355 |
Число ходов по теплоносителю |
4 |
4 |
4 |
4 |
4 |
6 |
6 |
6 |
6 |
6 |
4 |
4 |
Масса, кг,
не более |
25 |
29 |
33 |
37 |
45 |
35 |
40 |
45 |
50 |
60 |
155 |
230 |
Технические характеристики калориферов КСк-4
Наименование
показателя |
КСк4-1 |
КСк4-2 |
КСк4-3 |
КСк4-4 |
КСк4-5 |
КСк4-6 |
КСк4-7 |
КСк4-8 |
КСк4-9 |
КСк4-10 |
КСк4-11 |
КСк4-12 |
Производительность по воздуху,
м3/ч |
2000 |
2500 |
3150 |
4000 |
5000 |
2500 |
3150 |
4000 |
5000 |
6300 |
16000 |
25000 |
Производительность по теплу,
КВт |
43,4 |
58,5 |
70,4 |
88,7 |
115,2 |
59,1 |
76,1 |
97,0 |
120,9 |
157,6 |
417,7 |
648,4 |
Площадь поверхности
теплообмена, м2 |
13,4 |
16,6 |
19,8 |
23,0 |
29,5 |
17,6 |
21,8 |
26,2 |
30,4 |
39,0 |
114,2 |
172,5 |
Площадь фронтального сечения, м2 |
0,197 |
0,244 |
0,290 |
0,337 |
0,430 |
0,267 |
0,329 |
0,392 |
0,455 |
0,581 |
1,660 |
2,448 |
Площадь сечения (среднее
значение) для прохода теплоносителя, м2 |
0,00113 |
0,00113 |
0,00113 |
0,00113 |
0,00113 |
0,00102 |
0,00102 |
0,00102 |
0,00102 |
0,00102 |
0,00312 |
0,00471 |
Число ходов по теплоносителю |
4 |
4 |
4 |
4 |
4 |
6 |
6 |
6 |
6 |
6 |
4 |
4 |
Масса, кг,
не более |
30 |
35 |
40 |
45 |
55 |
40 |
45 |
50 |
60 |
75 |
200 |
290 |

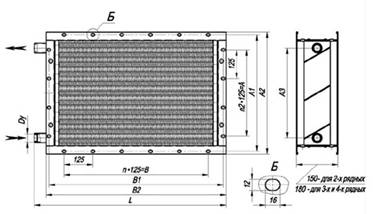

Габаритные размеры калориферов КСк
2, КСк 3 и КСк 4
Оребрение элемента теплоотдающего
Габаритные размеры калориферов КСк
Габаритные размеры, мм
|
КСк2-1
|
КСк2-2
|
КСк2-3
|
КСк2-4
|
КСк2-5
|
КСк2-6
|
КСк2-7
|
КСк2-8
|
КСк2-9
|
КСк2-10
|
КСк2-11
|
КСк2-12
|
А
|
250
|
250
|
250
|
250
|
250
|
375
|
375
|
375
|
375
|
375
|
875
|
1375
|
А1±3
|
426
|
426
|
426
|
426
|
426
|
551
|
551
|
551
|
551
|
551
|
1050
|
1551
|
А2
|
450
|
450
|
450
|
450
|
450
|
575
|
575
|
575
|
575
|
575
|
1075
|
1575
|
А3
|
305
|
305
|
305
|
305
|
305
|
430
|
430
|
430
|
430
|
430
|
912
|
1392
|
B
|
500
|
625
|
750
|
875
|
1125
|
500
|
625
|
750
|
875
|
1125
|
1625
|
1625
|
B1±3
|
578
|
703
|
828
|
953
|
1203
|
578
|
703
|
828
|
953
|
1203
|
1703
|
1703
|
B2
|
602
|
727
|
852
|
977
|
1227
|
602
|
727
|
852
|
977
|
1227
|
1727
|
1727
|
L
|
650
|
775
|
900
|
1025
|
1275
|
650
|
775
|
900
|
1025
|
1275
|
1775
|
1775
|
Dу
|
32
|
32
|
32
|
32
|
32
|
32
|
32
|
32
|
32
|
32
|
50
|
50
|
n
|
4
|
5
|
6
|
7
|
9
|
4
|
5
|
6
|
7
|
9
|
13
|
13
|
n2
|
2
|
2
|
2
|
2
|
2
|
3
|
3
|
3
|
3
|
3
|
7
|
11
|
V,
m3
|
0,053
|
0,063
|
0,073
|
0,083
|
0,103
|
0,067
|
0,080
|
0,093
|
0,106
|
0,132
|
0,343
|
0,503 |
